Блоки питания и заряда серии БПЗ400
Общие сведения
Блоки серии БПЗ400 предназначены для заряда конденсаторных батарей, используемых для приведения в действие аппаратов и устройств релейной защиты (режим блока заряда) или питания выпрямленным током аппаратуры автоматики, управления и релейной защиты (режим блока питания).
Структура условного обозначения
БПЗ40Х Х4:
БПЗ - блок питания и заряда;
40 - номинальное напряжение заряда (400 В);
Х - вид блока (1 - напряжения, 2 - токовый);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
(4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Верхнее рабочее и эффективное значения температуры окружающего воздуха 40°С для исполнения УХЛ4 и 45°С для исполнения О4.
Нижнее значение температуры окружающего воздуха минус 40°С (без выпадения инея и росы) для исполнения УХЛ4 и минус 10°С для исполнения О4.
Относительная влажность воздуха до 80% при температуре 25°С для исполнения УХЛ4 и до 98% при температуре 35°С для исполнения О4.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Место установки блока должно быть защищено от попадания воды, масел, эмульсий, а также прямого воздействия солнечной радиации.
Для климатического исполнения О4 обеспечена стойкость к поражению плесневыми грибами.
Рабочее положение в пространстве вертикальное или горизонтальное.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 100 Гц с ускорением 0,25 g в месте крепления, степень жесткости 8.
Степень защиты оболочки блоков и выводов IР00 по ГОСТ 14255-69.
Конструкция блока должна быть пожаробезопасной. Монтаж и обслуживание блоков производятся в обесточенном состоянии, запрещается снимать оболочку с блоков, находящихся в работе. Блоки должны устанавливаться на заземленных металлических конструкциях.
По способу защиты человека от поражения электрическим током блоки соответствуют классу 0 по ГОСТ 12.2.007.0-75.
Блоки питания для внутригосударственных и экспортных поставок соответствуют ТУ 16-88 ИАЕЖ.656121.004 ТУ. ТУ 16-88 ИАЕЖ.656121.004 ТУ
Технические характеристики
Блок типа БПЗ401 длительно выдерживает при отсутствии нагрузки включение на напряжение, равное 110% номинального входного.
Блок типа БПЗ402 длительно выдерживает при токе нагрузки, равном нулю (цепь нагрузки разомкнута):
до наступления феррорезонанса - токи, не превышающие токов наступления феррорезонанса;
в режиме феррорезонанса - 550 ампер-витков;
при длительно допустимом сопротивлении нагрузки (см. таблицу "Технические данные") - 550 ампер-витков.
| Технические данные | БПЗ401 | БПЗ402 |
| Уставки по току наступления феррорезонанса, А | – | 4,65; 6,0; 8,5; 9,3; 12; 17 |
| Номинальное входное напряжение, В | 100, 110, 127, 220 | – |
| Номинальная частота тока, Гц | 50, 60 | 50 |
| Номинальное выходное напряжение, В | 110, 220 | |
| Номинальное напряжение заряда конденсаторов в установившемся режиме, В | 400 | |
| Время заряда конденсаторов емкостью 200 мкФ до напряжения 0,8 от установившегося, мс, не более | 70 | |
| Длительно допустимое сопротивление нагрузки (режим блока питания), Ом: | ||
| уставка по выходному напряжению 110 В | 150 | 130 |
| уставка по выходному напряжению 220 В | 600 | 520 |
| Минимально допустимое сопротивление нагрузки, Ом: | ||
| уставка по выходному напряжению 110 В | 50 | |
| уставка по выходному напряжению 220 В | 200 | |
| 5-секундный первичный ток термической стойкости при минимально допустимом сопротивлении нагрузки, А | – | 75 |
| Максимальная емкость заряженных конденсаторов, мкФ | 2000 | |
| Потребляемая мощность, В·А: | ||
| режим блока заряда – на выходе заряженная емкость в установившемся режиме при отсутствии нагрузки, | 20 | 550 |
| режим блока питания – при отсутствии нагрузки на выходе, не более: | ||
| уставка по выходному напряжению 110 В | 5 | 550 |
| уставка по выходному напряжению 220 В | 20 | 550 |
| при длительно допустимой нагрузке, | 200 | 550 |
| при максимально допустимой нагрузке, | 400 | 550 |
| Испытательное напряжение переменного тока частотой 50 Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1 мин без пробоя или перекрытия, В, приложенное: | ||
| между всеми электрически независимыми цепями, а также между ними и корпусом | 1700 | |
| между обмоткой и контактами реле контроля исправности цепи заряда | 1000 | |
| Масса, кг, не более | 9 | 10 |
Гарантийный срок 2,5 года со дня ввода блока в эксплуатацию, но не более 3 лет со дня отгрузки предприятием-изготовителем потребителю или с момента проследования через государственную границу Российской Федерации (при поставке на экспорт).
Блок типа БПЗ401 (рис. 1, а) состоит из промежуточного трансформатора напряжения с выпрямительным мостом на выходе.
Принципиальная электрическая схема блока а - БПЗ401 б - БПЗ402
TA - трансформатор тока; TV - трансформатор напряжения;
KP - выходное реле; P - рабочая обмотка
Реле КР предназначено для сигнализации о наличии зарядного напряжения.
Первичная и вторичная обмотки трансформатора выполнены секционированными.
Параллельное или последовательное соединение секций обмоток позволяет включать блок на напряжения: 100, 105, 110, 115, 121, 127 В или 200, 210, 220, 230, 242, 254 В и получать на выходе напряжение 110 или 220 В.
Блок типа БПЗ402 (рис. 1, б) состоит из промежуточного насыщающегося трансформатора тока с выпрямительным мостом на выходе и имеет феррорезонансную стабилизацию вторичного напряжения. Вторичная обмотка имеет отпайки для регулировки тока наступления феррорезонанса и для получения на выходе номинального напряжения 110 или 220 В.
Последовательное или параллельное включение секций первичной обмотки, а также наличие в них отпаек позволяет изменять входное сопротивление блоков и уставки по току наступления феррорезонанса.
Конструкция блоков (рис. 2) предусматривает переднее или заднее (шпилькой или винтом) присоединение внешних проводников.

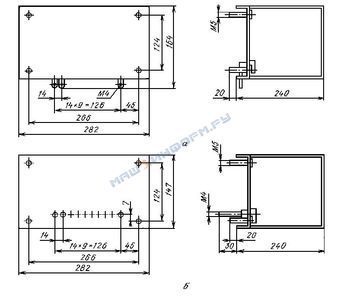

Габаритные, установочные и присоединительные размеры блоков (без предельных отклонений максимальные)
а - с передним присоединением;
б - с задним присоединением (шпилькой)
Все части блоков смонтированы на механически прочном влагостойком цоколе и закрыты оболочкой.
В комплект поставки входят: блок; комплект деталей для крепления блока и присоединения внешних проводников; документ предприятия-изготовителя, удостоверяющий, что блок прошел приемо-сдаточные испытания и пригоден для эксплуатации; техническое описание и инструкция по эксплуатации (если указано в заказе) - 1 экз. на партию, поставляемую в один адрес.
