Блок питания датчиков тока БП-473
Общие сведения
Блок питания датчиков тока БП-473 предназначен для обеспечения высокостабильным напряжением с малыми пульсациями датчиков тока типа ТВЕЛЕМ.
Структура условного обозначения
[0,16]:[ - ,0,0,3(4,1,16),(3,1,4),(65,1,16)] БП - блок питания;
473 - исполнение.
Условия эксплуатации
Блок питания датчиков БП-473 соответствует климатическому исполнению У категории размещения 2 по ГОСТ 15150-69. Верхнее значение температуры окружающей среды 60°С, нижнее значение - минус 50°С. Относительная влажность 95% при температуре 40°С. Максимальная высота над уровнем моря 1200 м. Группа условий эксплуатации М23 по ГОСТ 17516.1-90. Степень защиты IР20 по ГОСТ 14255-69.
Блок питания датчиков БП-473 соответствует ДТЖИ. 656121.187 (6ТС.367.473 Сп). ДТЖИ.656121.187 (6ТС.367.473 Сп)
Технические характеристики
Вид тока - постоянный Диапазон входного напряжения, В - 40...80 Номинальное выходное напряжение, В - 24 Номинальный выходной ток каждого канала, А - 1,0 Пульсация выходного напряжения, мВ - 50 Наибольшая потребляемая мощность, Вт - 70 Режим работы - длительный КПД, %, не менее - 68 Габаритные размеры, мм - 300x330x118 Масса, кг - 3
Конструкция и принцип действия
Электрическая схема блока питания датчиков тока БП-473 представлена на рисунке.

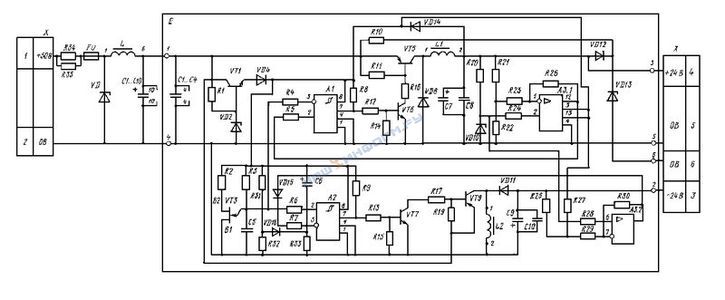

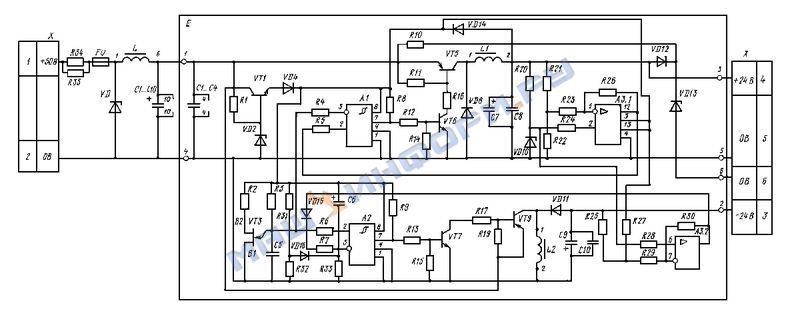

Электрическая схема блока питания датчиков тока БП-473
X - клеммная колодка; FU - плавкая вставка;
E - печатная плата; LC - входной фильтр;
VT1, VT3, VT5, VT6, VT7, VT9 - транзисторы;
VD - стабилизатор;
VD4, VD8, VD11, VD12, VD14, VD15, VD16 - диоды;
VD,VD2, VD10, VD13 - стабилитроны; R1...R35 - резисторы;
C...C10 - конденсаторы; L, L1, L2 - дроссели;
A1...A3 - микросхемы
Блок питания БП-473 конструктивно представляет собой гетинаксовую панель, на которой установлены дроссель L, стабилитрон VD, плавкая вставка FU, печатная плата Е. Под печатной платой на панели расположены конденсаторы.
Блок питания состоит из источника положительного напряжения 24 В и источника отрицательного напряжения минус 24 В.
Источник положительного напряжения представляет собой импульсный последовательный стабилизатор с широтно-импульсной модуляцией понижающего типа.
Источник отрицательного напряжения выполнен по схеме импульсного параллельного стабилизатора с широтно-импульсной модуляцией. На элементах L и С собран входной фильтр. На транзисторе VТ1 выполнен внутренний стабилизатор компенсационного типа, предназначенный для запуска в работу импульсных стабилизаторов при включении напряжения питания. После перехода в стационарный режим работы импульсных стабилизаторов напряжение на катоде диода VD4 превысит анодное напряжение этого диода, поэтому диод VD4, а значит и транзистор VТ1 закроется.
На двухбазовом диоде VТ3 собран генератор пилообразного напряжения, выход которого подключен на инверсный вход компаратора А1. На прямой вход компаратора подан сигнал с выхода усилителя А3. Выходной сигнал данного усилителя прямо пропорционален величине входного напряжения стабилизатора напряжения.
При изменении величины выходного напряжения стабилизатора изменяется выходной сигнал усилителя А3, а значит, изменяется и скважность выходных импульсов компаратора А1. Данные импульсы являются импульсами управления транзисторов VТ5, VТ6, и, таким образом, осуществляется стабилизация выходного напряжения источника питания.
Источник отрицательного напряжения работает аналогичным образом. Отличие заключается в том, что выходной дроссель L2 включен не последовательно с нагрузкой, а параллельно, что позволило инвертировать полярность выходного напряжения. Блок питания датчиков тока БП-473 поставляется как с электровозом, так и самостоятельно.
В комплект поставки входят: блок питания датчиков тока БП-473, паспорт и руководство по эксплуатации. Условия хранения по группе I ГОСТ 15150-69. Условия транспортирования по группе Л ГОСТ 23216-78 и группе 4 ГОСТ 15150-69.
