Блок питания БП-524
Общие сведения
Блок питания БП-524 предназначен для преобразования однофазного переменного тока напряжением 380 В в стабилизированный постоянный ток напряжением 110 В для питания турбодетандерного кондиционера и других потребителей на электровозе ЭП200. БП-524:
БП - блок питания;
524 - номер разработки.
Климатическое исполнение У и категория размещения 2 по ГОСТ 15150-69.
Условия эксплуатации
Максимальная высота над уровнем моря 1200 м.
Верхнее значение температуры окружающего воздуха 60°С.
Охлаждение естественное.
Группа механического исполнения М25 по ГОСТ 17516.1-90.
Степень защиты IР20 по ГОСТ 14254-96.
Блок питания соответствует ГОСТ 9219-95 и ТУ 16-95 ДТЖИ.656.132.058 ТУ. ГОСТ 9219-95;ТУ 16-95 ДТЖИ.656.132.058 ТУ
Технические характеристики
Максимальная потребляемая мощность, кВт - 15 Номинальное входное напряжение переменного тока, В - 380 Диапазон изменения входного напряжения, В - 280-470 Номинальная частота тока, Гц - 50 Номинальное выходное напряжение выпрямленного тока, В - 110 Допустимые предельные отклонения выходного напряжения, В - +10 Диапазон изменения рабочего тока, А - 10-90 Номинальная выходная мощность, кВт - 10 Частота пульсации выпрямленного тока, Гц - 100 Коэффициент пульсации напряжения при номинальной мощности, %, не более - 30 Масса, кг - 300
Гарантийный срок - 2 года со дня ввода блока питания в эксплуатацию.
Конструкция и принцип действия
Блок питания представляет собой управляемый выпрямитель, в котором на нерегулируемое напряжение, выпрямленное диодами, наложено регулируемое по фазе напряжение, выпрямленное тиристорами. Для снижения пульсаций выходного напряжения в блок встроен LС-фильтр.
Электрическая принципиальная схема блока представлена на рис. 1, габаритные и установочные размеры - на рис. 2.
Электрическая принципиальная схема блока питания БП-524:
TV - трансформатор напряжения; VD1-VD3 - диоды; VS1,
VS2 - тиристоры; R1-R6 - резисторы; C1 - конденсатор;
C2-C233 - блок конденсаторов; L1 - дроссель; PV - вольтметр;
SA1 - переключатель; SF1 - автоматический выключатель;
PH - регулятор напряжения; EL1 - осветительная лампа;
XS - розетка; XP - вилка; X1, X2 - контактные зажимы

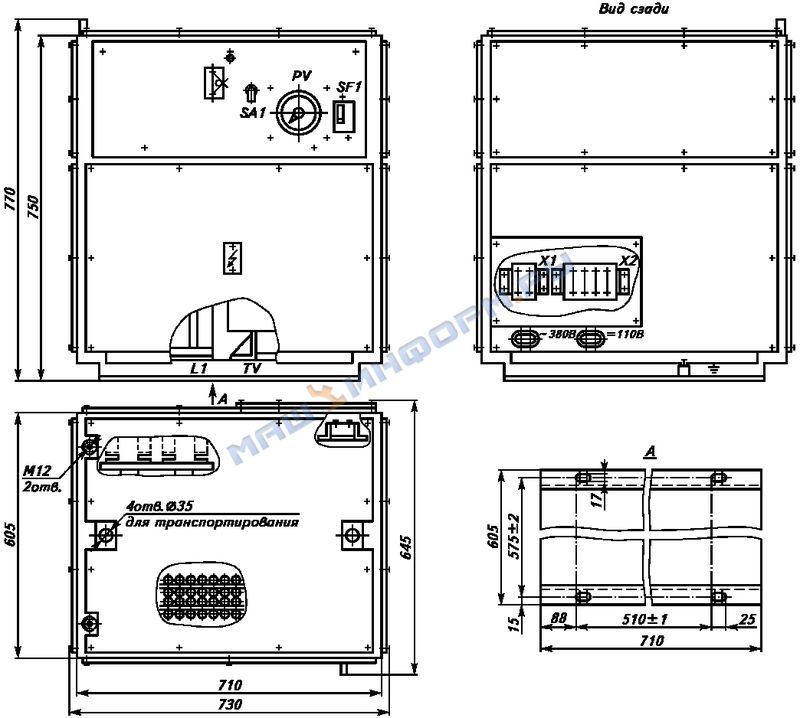

Габаритные и установочные размеры блока питания БП-524
Обозначения - см. рис. 1 t Блок питания БП-524 поставляется с электровозом, но при необходимости может быть поставлен самостоятельно. При самостоятельной поставке условия транспортирования по группе С ГОСТ 23216-78 и группе 4 ГОСТ 15150-89. Условия хранения по группе 2 ГОСТ 15150-89.
