Выключатели автоматические серии ВА77
Общие сведения
Выключатели автоматические серии ВА77 предназначены для защиты электрических установок при перегрузках, коротких замыканиях, а также для нечастых включений (до 6 раз в сутки) и отключений электрических цепей при номинальных режимах работы.
Выключатели предназначены для селективной работы.
Структура условного обозначения
ВА77-ХХ-3ХХХХ2-00Х3: ВА - выключатель автоматический;
77 - номер серии;
ХХ - номинальный ток: 45 - 2500 А, 47 - 4000 А;
3 - число полюсов;
Х - максимальный расцепитель тока: 3 - расцепитель в зоне токов короткого замыкания с выдержкой времени; 5 - расцепитель в зонах токов перегрузки и короткого замыкания с выдержкой времени; 6 - расцепитель в зонах токов перегрузки и короткого замыкания и для защиты от однофазных замыканий с выдержкой времени; 9 - расцепитель в зоне токов короткого замыкания и для защиты от однофазных замыканий с выдержкой времени;
ХХ - наличие дополнительных расцепителей и вспомогательных контактов: 47 - независимый расцепитель, свободные контакты и вспомогательные контакты сигнализации автоматического отключения; 58 - независимый расцепитель, нулевой расцепитель напряжения, свободные контакты и вспомогательные контакты сигнализации автоматического отключения;
Х - вид привода и способ установки аппарата: 4 - электродвигательный привод, стационарное исполнение;
8 - электродвигательный привод, выдвижное исполнение;
2 - наличие механизма блокировки от повторного включения;
00 - степень защиты:IР00;
Х3 - климатическое исполнение (УХЛ, Т) и категория размещения (3).
Условия эксплуатации
Номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом:
Температура окружающего воздуха от минус 50 до 55°С.
Высота над уровнем моря до 4300 м. При эксплуатации выключателей над уровнем моря свыше 2000 м их номинальный ток должен быть снижен.
Окружающая среда не содержит газы, жидкости и пыль в концентрациях, нарушающих работу выключателей. Тип атмосферы II по ГОСТ 15150-69.
Место установки выключателя - защищенное от попадания воды, масла, эмульсии и т.п..
В части воздействия механических факторов выключатели выдерживают вибрацию в местах крепления с частотой от 1 до 35 Гц при ускорении 0,5 g и многократные удары с ускорением 3 g длительностью 2-20 мс.
Рабочее положение выключателей вертикальное, допускается отклонение от рабочего положения не более 5° в любую сторону.
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями по ГОСТ 14255-69 - IР00.
Номинальный режим работы выключателей - продолжительный.
По технике безопасности конструкция выключателей соответствует требованиям ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-75, ГОСТ 9098, "Правил устройства электроустановок" и обеспечивает условия эксплуатации, установленные "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей".
Выключатели серии ВА77 соответствуют ТУ3.06 Украины 025-93 ИГПН.641854.024 ТУ.
Нормативно-технический документ
ТУ 3.06 Украины 025-93 ИГПН.641854.024 ТУ
Технические характеристики
Типы выключателей, номинальный ток, номинальное напряжение, предельная коммутационная способность, износостойкость и другие данные приведены в табл. 1.
| Параметр | Значение параметра для выключателей типов | ||||
| ВА77-45 | ВА77-47 | ||||
| Номинальный ток, А | 2500 | 4000 | |||
| Номинальное напряжение переменного тока частоты 50 и 60 Гц, В | 660 | 660 | |||
| Номинальный ток максимального расцепителя тока, А | 1000 | 2500 | 1000 | 2500 | 4000 |
| Исполнения выключателя | Стационарное и выдвижное | Стационарное | |||
| Пределы регулирования номинального тока максимального расцепителя тока Iн. раб/Iн. р | 1; 0,8; 0,63 | 1; 0,8; 0,63 | |||
| Уставки максимальных расцепителей токов: по току срабатывания, кратные Iн. раб: | 2; 3; 5; 7; 10 | 2; 3; 5; 7 | 2; 3; 5; 7; 10 | 2; 3; 5 | |
| в зоне токов однофазного короткого замыкания | 1,0 | 1,0 | |||
| в зоне перегрузки | 1,25 | 1,25 | |||
| по времени срабатывания в зоне токов перегрузки, с | 4; 8; 16 | 4; 8; 16 | |||
| Верхняя граница зоны селективности, кА | 30 | 36 | 30 | 36 | 45 |
| Уставки по времени срабатывания в зоне токов короткого замыкания до верхней границы зоны селективности, с | 0,1; 0,2; 0,3 | 0,1; 0,2; 0,3 | |||
| Предельная коммутационная способность, кА эфф.: при напряжении 380 В, cos j = 0,2 | 60 | 60 | 70 | 70 | |
| при напряжении 660 В, cos j = 0,25 | 45 | 45 | |||
| Износостойкость, циклов ВО: | 10000 | 6300 | 10000 | 5000 | 5000 |
| под нагрузкой | 2000 | 1600 | 2000 | 1000 | 1000 |
Выключатели допускают работу при любых значениях напряжений до 1,1 номинального, приведенного в табл. 1.
Выключатели, предназначенные для защиты в зоне токов короткого замыкания, допускают работу с перегрузкой током 1,2 номинального в течение 3 ч.
Выключатели в условиях эксплуатации допускают ступенчатую регулировку следующих параметров: номинального тока расцепителя тока;
уставки по току срабатывания в зоне токов короткого замыкания;
уставки по времени срабатывания в зоне токов короткого замыкания.
Выключатели не срабатывают при токе, превышающем уставку по току срабатывания в зоне токов перегрузки, если длительность тока не превышает 0,75 величины времени срабатывания при этом токе и по окончании перегрузки ток снизится до величины, не превышающей установленный при регулировании номинальный рабочий ток.
Выключатели отключают с выдержкой времени, приведенной в табл. 1, все токи короткого замыкания до верхней границы зоны селективности, свыше токов верхней границы зоны селективности - без выдержки времени.
Выключатели не срабатывают, если длительность протекания тока короткого замыкания не превышает значений, приведенных в табл. 2, и по окончании короткого замыкания ток снизится до величины, равной 0,7 уставки по току срабатывания.
| Уставка по времени срабатывания в зоне токов короткого замыкания, с | Длительность протекания тока короткого замыкания, при котором выключатель не срабатывает, с |
| 0,1 0,2 0,3 | 0,05 0,15 0,25 |
Выключатели срабатывают с выдержкой времени, постоянной и независимой от величины тока короткого замыкания.
Время отключения цепи выключателями не превышает 0,05 с.
Выключатели с максимальным расцепителем тока, обеспечивающим защиту от однофазных коротких замыканий: срабатывают при однофазных коротких замыканиях с током более номинального тока расцепителя; не срабатывают при токе менее 0,5 от номинального тока расцепителя.
Выключатели изготовляются со следующими дополнительными сборочными единицами: с независимым расцепителем, с нулевым расцепителем напряжения, со свободными контактами, с электродвигательным приводом.
Независимый расцепитель рассчитан для работы при следующих номинальных напряжениях: 110, 127, 220, 240, 380, 400, 415, 440, 550, 660 В переменного тока частоты 50 Гц; 110, 127, 220, 230, 240, 380, 400, 440 В переменного тока частоты 60 Гц; 110, 220 В постоянного тока.
Полное время отключения цепи выключателя при номинальном токе с момента подачи номинального напряжения на выводы катушки независимого расцепителя - не более 0,1 с.
Мощность, потребляемая независимым расцепителем, - не более 300 В·А.
Номинальный режим работы независимых расцепителей - кратковременный.
Нулевой расцепитель напряжения рассчитан для работы при номинальных напряжениях: 127, 220, 380, 660 В переменного тока частоты 50 Гц; 220, 380 В переменного тока частоты 60 Гц.
Нулевой расцепитель напряжения: обеспечивает отключение выключателя без выдержки времени при напряжении на выводах его катушки в пределах (35-10)% от номинального; не производит отключение включенного выключателя при напряжении на выводах его катушки 55% от номинального и выше; не препятствует включению выключателя при напряжении на выводах его катушки 85% от номинального и выше и препятствует включению выключателя при напряжении 10% от номинального и ниже.
Мощность, потребляемая нулевым расцепителем напряжения, не превышает 6 В·А.
Свободные контакты рассчитаны на номинальное напряжение до 660 В переменного тока частоты 50 и 60 Гц или до 220 В постоянного тока.
Свободные контакты допускают работу как при постоянном, так и при переменном токе частоты 50, 60 Гц при напряжении от 0,7 до 1,2 номинального.
Свободные контакты в продолжительном режиме допускают нагрузку током 4 А.
Вспомогательные контакты сигнализации автоматического отключения в продолжительном режиме допускают нагрузку током 4 А и рассчитаны на напряжение до 220 В переменного тока.
Электродвигательный привод рассчитан на номинальное напряжение: 110, 127, 220, 240 В переменного тока частоты 50 Гц; 220, 230 В переменного тока частоты 60 Гц; 110, 220 В постоянного тока.
Электродвигательный привод допускает работу при колебании напряжения от 0,85 до 1,1 номинального.
Время взвода, включения выключателя электродвигательным приводом - не более 1 с.
Мощность, потребляемая электродвигательным приводом, не превышает 1,5 кВ·А при переменном токе и 1,1 кВт при постоянном токе.
Гарантийный срок эксплуатации - 3 года со дня пуска в эксплуатацию. Выключатели, которые до гарантийного срока отработали общее количество циклов ВО, замене не подлежат.
Выключатель ВА77 состоит из следующих основных сборочных единиц: корпуса, крышки, коммутирующего устройства (контактной системы), механизма управления, максимальных расцепителей тока, дугогасительных камер, выводов для присоединения внешних проводников к главной цепи выключателя и дополнительных сборочных единиц.
Оперирование выключателем ("взведено", "включено", "отключено") осуществляется нажатием соответствующей кнопки на крышке выключателя или дистанционно на пульте, при этом на крышке выключателя указывается положение механизма и контактной системы ("взведено", "включено", "отключено").
Выдвижное устройство (панель) выключателя выполнено с блокировочным устройством и врубными контактами, установленными на выводах главной цепи выключателя.
Включенный автоматический выключатель в нормальном режиме длительно проводит ток в защищаемой цепи; если в защищаемой цепи хотя бы одного полюса ток достигает величины, равной или превышающей значения уставки по току срабатывания максимальных расцепителей тока в зоне токов перегрузки или короткого замыкания, срабатывает максимальный расцепитель, и выключатель отключает защищаемую цепь.
При возникновении в защищаемой цепи тока, равного или превышающего уставку по току срабатывания полупроводникового расцепителя в зоне токов перегрузки, полупроводниковый расцепитель с обратно зависимой от тока выдержкой времени выдает сигнал на срабатывание исполнительного органа. Уставка по времени срабатывания при токе перегрузки устанавливается перемычкой.
При возникновении в защищаемой цепи тока, равного или превышающего уставку по току срабатывания полупроводникового расцепителя в зоне токов короткого замыкания, расцепитель полупроводниковый выдает сигнал на срабатывание исполнительного органа с выдержкой времени. Уставки по току и времени срабатывания устанавливаются перемычками.
Выключатель устанавливается в распределительное устройство. Рычаг блокировочного устройства выступает за крышку выключателя с правой стороны.
Выключатель допускает присоединение медных шин, сечение которых приведено в табл. 3.
| Номинальный ток выключателя, А | Допустимое сечение шин, мм | |
| минимальное | максимальное | |
| 1000 2500 4000 | 2 (6 ? 50) 2 (6 ? 50) 2 (10 ? 80) | 2 (10 ? 120) 2 (10 ? 120) 4 (10 ? 120) |
Присоединение внешних проводников к дополнительным сборочным единицам выключателей осуществляется посредством соединителя типа РП10-42 ГЕО.364.004 ТУ. Длина выведенных проводников 800+100 мм, сечение 0,5 мм2. Проводники от дополнительных сборочных единиц присоединяются к вилке электрического соединителя.

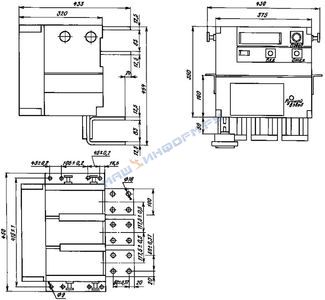

Габаритные, установочные, присоединительные размеры и масса выключателей серии ВА77 приведены на рис. 1-2.
Габаритные, установочные и присоединительные размеры выключателей ВА77-45 и ВА77-47 стационарного исполнения
Масса - не более 100 кг
Габаритные, установочные и присоединительные размеры выключателей ВА77-45 выдвижного исполнения
Масса - не более 150 кг б В комплект поставки выключателей входят: выключатель в сборе;
съемная рукоятка; эксплуатационные документы (паспорт, техническое описание и инструкция по эксплуатации).
Техническое описание и инструкция по эксплуатации поставляются из расчета 1 экз. на 5 выключателей. При поставке единичных выключателей техническое описание и инструкция по эксплуатации прилагаются к каждому выключателю.
