Выключатели автоматические серии "Электрон"
Общие сведения
Автоматические выключатели серии "Электрон" предназначены для работы в электрических цепях с номинальным напряжением постоянного тока до 440 В, переменного тока до 660 В частотой 50 или 60 Гц. Выключатели выполняют функции проведения тока в нормальном режиме и его отключения при КЗ и перегрузках, а также при нечастых, до 3 раз в час, оперативных коммутациях упомянутых цепей.
Выключатели с номинальным базовым током максимально-токовой защиты до 1600 А допускают нечастый пуск асинхронных электродвигателей с короткозамкнутым ротором.
Структура условного обозначения
Исполнение ЭХХХ ХХХ:
Э - обозначение серии;
ХХ - условная величина выключателя: 06; 16; 25; 40;
Х - способ установки: С - стационарные, В - выдвижные;
ХХХ - климатическое исполнение и категория размещения (У3,
ХЛ3, О4) по ГОСТ 15150-69 и ГОСТ 15543.1-89. Каталожный номер ХХХ ХХ ХХХ Х:
ХХХ - условия эксплуатации по табл. 1;
ХХ - номинальный ток выключателя и вид привода по табл. 2;
ХХХ - напряжение привода, независимого или минимального
расцепителя напряжения по табл. 3;
Х - крепежные детали зажимов выключателя по табл. 4.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Допускается эксплуатация при высоте до 2000 м, при этом нагрузка должна быть снижена на 10%.
Температура окружающего воздуха от минус 40 до 55°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры выключателя в недопустимых пределах.
Допустимая вибрация мест крепления выключателя не превышает 35 Гц при амплитуде колебаний 0,5 мм.
Место установки должно быть защищено от непосредственного воздействия солнечной радиации.
Рабочее положение выключателей вертикальное, допускается отклонение от рабочего положения не более чем на 5°.
Выключатели серии "Электрон" для внутригосударственных и экспортных поставок отвечают требованиям ТУ 16-522.022-79, поставляемые на экспорт - дополнительно РД 16.01.007-88.
Нормативно-технический документ
ТУ 16-522.022-79;РД 16.01.007-88
Технические характеристики
Основные параметры выключателей приведены в табл. 1-8.
Таблица 2
| Номинальный ток выключателя, А | Цифровое обозначение рода тока главной цепи и привода выключателя при Uном, В | |||||||
| переменного | постоянного | |||||||
| 380 | 660 | 220 | 440 | |||||
| ручного | Электродви-гательного | ручного | Электродви-гательного | ручного | Электродви-гательного | ручного | Электродви-гательного | |
| Без максимального расцепителя тока | 01 | 01 | 02 | 02 | – | – | – | – |
| 250 | 11 | 51 | 19 | 67 | 31 | 71 | 39 | 87 |
| 400 | 12 | 52 | 20 | 68 | 32 | 72 | 40 | 88 |
| 630 | 13 | 53 | 16 | 56 | 33 | 73 | 36 | 76 |
| 800 | 14 | 54 | 17 | 58 | 34 | 74 | 37 | 78 |
| 1000 | 15 | 55 | 18 | 60 | 35 | 75 | 38 | 80 |
| 1600 | – | 57 | – | 62 | – | 77 | – | 82 |
| 2500 | – | 59 | – | 64 | – | 79 | – | 84 |
| 4000 | – | 61 | – | 65 | – | 81 | – | 85 |
| 6300 | – | 63 | – | 66 | – | 83 | – | 86 |
Таблица 1
| Типоисполнение выключателя | Цифровое обозначение условий эксплуатации для поставок | ||||
| внутригосударственной | экспортной | ||||
| У3 | ХЛ3 | У3 | О4 | ХЛ3 | |
| Э06С | 811 | 812 | 813 | 814 | 815 |
| Э06В | 821 | 822 | 823 | 824 | 825 |
| Э16В | 841 | 842 | 843 | 844 | 845 |
| Э25С | 851 | 852 | 853 | 854 | 855 |
| Э25В | 861 | 862 | 863 | 864 | 865 |
| Э40С | 871 | 872 | 873 | 874 | 875 |
| Э40В | 881 | 882 | 883 | 884 | 885 |
Таблица 3
| Вид расцепителя напряжения | Параметры катушки расцепителя | Цифровое обозначение вида привода выключателя | |||||||||
| Род тока | Напря-жение, В | ручного для Э06 | электродвигательного для рода тока и напряжения, В | ||||||||
| постоянного | переменного 50 Гц | переменного 60 Гц | |||||||||
| 110 | 220 | 127 | 220 | 2301) | 2401) | 2201) | 2301) | ||||
| Независимый | Переменный | 127 | 001 | – | – | 016 | – | – | – | – | – |
| 220 | 002 | – | – | – | 022 | – | – | 037 | – | ||
| 2301) | 002 | – | – | – | – | 027 | – | – | 042 | ||
| 2401) | 002 | – | – | – | – | – | 032 | – | – | ||
| 380 | 003 | – | – | – | 023 | – | – | 038 | – | ||
| 4001) | 005 | – | – | – | – | 030 | – | – | 045 | ||
| 4151) | 005 | – | – | – | – | – | – | – | 045 | ||
| 4401) | 005 | – | – | – | – | – | 035 | – | 045 | ||
| 660 | 118 | – | – | – | 122 | – | – | 125 | – | ||
| Постоянный | 110 | 003 | 008 | – | – | – | – | – | – | – | |
| 220 | 004 | – | 014 | – | – | – | – | – | – | ||
| Минимальный | Переменный | 115 | 127 | – | – | 130 | – | – | – | – | – |
| 12 | 049 | – | – | 073 | – | – | – | – | – | ||
| 220 | 050 | – | – | – | 082 | – | – | 106 | – | ||
| 2301) | 050 | – | – | – | – | 090 | – | – | 114 | ||
| 2401) | 050 | – | – | – | – | – | 098 | – | – | ||
| 380 | 051 | – | – | – | 083 | – | – | 107 | – | ||
| 4001) | 052 | – | – | – | – | 092 | – | – | 116 | ||
| 4151) | 052 | – | – | – | – | – | – | – | 116 | ||
| 4401) | 052 | – | – | – | – | – | 100 | – | 116 | ||
| 6601) | 053 | – | – | – | 085 | – | – | 109 | – | ||
| Постоянный | 110 | 046 | 054 | – | – | – | – | – | – | – | |
| 220 | 047 | – | 063 | – | – | – | – | – | – | ||
| 440 | 048 | – | 064 | – | – | – | – | – | – | ||
1)
Только при заказе на экспорт.
Таблица 4
| Номинальный ток выключателя, А | Цифровое обозначение на крепежные детали для присоединения зажимов | |||
| шин | проводов и кабелей | без присоединений деталей крепежа | ||
| медных | алюминиевых | |||
| 800 | 1 | 2 | 3 | 4 |
| 1000 | – | |||
| 1600 | ||||
| 2500 | ||||
| 4000 | – | |||
| 6300 | ||||
Таблица 5
| Типоисполнение выключателя | Исполнение по способу установки | Номинальный ток Iном выключателя, А | Кратность тока максимального расцепителя тока Iнр / Iном при токе | |
| переменном | постоянном | |||
| Э06С-У3, Э06С-ХЛ3 | Стационарное | 250; 400; 630; 800 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 |
| 1000 | 0,8; 0,85; 0,95; 1,0; 1,05 | 0,8; 1,0 | ||
| Э06С-О4 | 250; 400; 630 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 | |
| 800 | 0,8; 0,85; 0,95; 1,0; 1,05 | 0,8; 1,0 | ||
| Э06В-У3, Э06В-ХЛ3 | Выдвижное | 250, 400, 630, 800 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 |
| 10001) | 0,8; 0,85; 0,95; 1,0; 1,05 | 0,8; 1,0 | ||
| Э06В-О4 | 250; 400; 630 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 | |
| 8001) | 0,8; 0,85; 0,95; 1,0; 1,05 | 0,8; 1,0 | ||
| Э16В-У3, Э16В-ХЛ3 | 630; 1000 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 | |
| 16001) | 0,8; 0,85; 0,95; 1,0; 1,05 | 0,8; 1,0 | ||
| Э16В-О4 | 1000 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 | |
| Э25С-У3, Э25С-ХЛ3 | Стационарное | 1000; 1600; 2500 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 |
| 4000 | 0,8; 0,85; 0,95; 1,0; 1,05 | 0,8; 1,0 | ||
| Э25С-О4 | 1000; 1600; 2500 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 | |
| Э25В-У3, Э25В-ХЛ3 | Выдвижное | 1600 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 |
| 25001) | 0,8; 0,85; 0,95; 1,0; 1,05 | 0,8; 1,0 | ||
| Э25В-О4 | 1600 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 | |
| Э40С-У3, Э40С-ХЛ3 | Стационарное | 4000 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 |
| 6300 | 0,8; 0,85; 0,95; 1,0; 1,05 | 0,8; 1,0 | ||
| Э40С-О4 | 4000 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 | 0,8; 1,0; 1,25 | |
| Э40В-У3 | Выдвижное | 2500; 4000 | 0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1, 2; 1,25 | 0,8; 1,0; 1,25 |
| Э40В-О4 | 40001) | 0,8; 0,85; 0,95; 1,0; 1,05 | 0,8; 1,0 | |
1)
При уставке 1,05 Iном в течение 2 ч выключатели допускают нагрузку током 1,3 Iнр.
Таблица 6
| Исполнение по способу установки | Номинальный ток выключателя, А | Верхняя зона селектив-ности, кА1) | Цепь переменного тока | Цепь постоянного тока | ||||
| Ток отключения, кА1), при напряжении, В | соs j | Ток отключения, кА, при напряжении, В | t , мс | |||||
| 380 | 660 | 220 | 440 | |||||
| Стационарное | 1000 | 20 | 40 | 20 | 0,25 | 35 | 25 | 10 |
| 4000 | 60 | 65 | 55 | 0,20 | 60 | 50 | 15 | |
| 6300 | 56 | 115 | 85 | 65 | 55 | |||
| Выдвижное | 1000 | 20 | 40 | 20 | 0,25 | 35 | 25 | 10 |
| 1600 | 33 | 45 | 30 | 55 | 45 | 15 | ||
| 2500 | 50 | 50 | 35 | 0,20 | ||||
| 5000 | 60 | 70 | 50 | 65 | 55 | |||
1)
Действующее значение при переменном токе.
Таблица 7
| Исполнение по способу установки | Номинальный ток выключателя, А | Коммутационная износостойкость выключателя, циклов ВО | |||
| общая | в том числе под нагрузкой для выключателей | ||||
| с ручным приводом | с электро-двигательным приводом | переменного тока при Uном = 660 В и cos j = 0,8 | постоянного тока при Uном = 440 В и t = 0,01 с | ||
| Стационарное | 1000 | 20 000 | 10 000 | 6300 | 2000 |
| 4000 | – | 5000 | 1000 | 600 | |
| 6300 | 3000 | 500 | 200 | ||
| Выдвижное | 1000 | 20 000 | 10 000 | 6300 | 2000 |
| 1600 | – | 6300 | 2500 | 2000 | |
| 2500 | 5000 | 1600 | 1000 | ||
| 5000 | 3000 | 600 | 400 | ||
Таблица 8
| Тип выклю-чателя | Вид привода | Масса, кг, не более | ||||||
| выключателя | дополнительных сборочных единиц | |||||||
| Стацио-нарного | выдвиж-ного | макси-мального расцепителя тока | расцепителя напряжения (независимого или минимального) | вспомога-тельных контактов | каркаса | крепежа выводов главной цепи | ||
| Э06 | Ручной | 27,0 | 33,0 | 7,0 | 1,0 | 1,0 | 20 | 1,0 |
| Электро-двигательный | 36,0 | 41,0 | 18 | |||||
| Э16 | – | 144 | 8,5 | 60 | 5,0 | |||
| Э25 | 111,0 | 147 | 9,0 | 63 | ||||
| Э40 | 194 | 253 | 13,5 | 96 | 10 | |||
Номинальный режим работы выключателей продолжительный.
Степень защиты от воздействия окружающей среды IР00 по ГОСТ 14254-80.
Одноразовая коммутационная способность в цикле ВО составляет 110% токов предельной коммутационной способности, указанной в табл. 6.
Масса выключателей и дополнительных сборочных единиц приведена в табл. 8.
Номинальные рабочие токи выдвижных выключателей, в том числе встроенных в комплектные устройства с температурой сборных шин, не более 70°С, а в зависимости от температуры окружающего воздуха соответствуют данным табл. 9.
Таблица 9
| Типо-исполнение выключателя | Номинальный рабочий ток, А, в зависимости от температуры окружающего воздуха, ° С | |||||
| 20 | 30 | 40 | 50 | 55 | 60 | |
| Э06В | 1250 | 1200 | 1100 | 1050 | 1000 | 950 |
| Э16В | 2000 | 1900 | 1750 | 1650 | 1600 | 1550 |
| Э25В | 3100 | 3000 | 2750 | 2600 | 2500 | 2400 |
| Э40В | 6200 | 6000 | 5500 | 5200 | 5000 | 4800 |
По вопросу изменения номинальных рабочих токов выключателей стационарного исполнения в зависимости от температуры окружающего воздуха необходимо обращаться к заводу-изготовителю.
Максимальный расцепитель тока (МРТ) допускает переключение уставок:
номинального тока;
выдержки времени при шестикратном (для переменного тока) и пятикратном (для постоянного тока) токах перегрузки, обратно зависимой от значения тока (зависимость близкая к квадратичной);
выдержки времени при шестикратном токе перегрузки, не зависимой от значения тока (для переменного тока);
тока срабатывания при токах КЗ;
выдержки времени при токах КЗ;
МРТ обеспечивает также срабатывание без выдержки времени при токах КЗ.
Значения переключаемых уставок приводятся ниже.
Уставка по току срабатывания при перегрузке Iпер - 1,25Iнр
Уставки выдержек времени, с, в зоне токов: шестикратной перегрузки для переменного тока - мгн.; 4; 8; 12; 16
пятикратной перегрузки для постоянного тока - 4; 8; 16
Ток срабатывания в зоне КЗ Iк: для переменного тока, А: 250; 400; 630; 800 - (3; 4; 5; 6; 7; 8; 9; 10)Iнр
1000; 1600; 2500 - (3; 4; 5; 6; 7)Iнр
4000 - (3; 4; 5)Iнр
6300 - 3Iнр
для постоянного тока, А: 250; 400; 630; 800; 1000; 1600; 2500 - (2; 4; 6)Iнр
4000 - (2; 4)Iнр
6300 - 2Iнр
Уставки выдержки времени в зоне токов КЗ, с: для переменного тока - мгн.; 0,25; 0,3; 0,4; 0,45; 0,5; 0,55; 0,65; 0,7
для постоянного тока - 0,25; 0,45; 0,7
Защита от токов КЗ мгновенного действия (для переменного тока) Iм - 2,6Iк
Примечание. Iнр - номинальный ток расцепителя.
Независимый расцепитель напряжения отключает выключатель при подаче на выводы его катушки напряжения постоянного или однофазного переменного тока частотой 50 и 60 Гц. Параметры независимого расцепителя приведены ниже.
Номинальное напряжение независимого расцепителя, В: при постоянном токе - 110; 220
при переменном токе: частотой 50 Гц (для внутригосударственных поставок) - 127; 220; 380
частотой 50 Гц (для экспортных - 127; 220; 240;
поставок) - 380; 400; 415; 440; 660
частотой 60 Гц (для экспортных - 127; 220; 230;
поставок) - 240; 380; 400; 415; 440
Независимый расцепитель рассчитан на работу в кратковременном режиме и допускает десять отключений выключателя с паузами между двумя последовательными включениями 10 с.
Ниже приведены параметры минимального расцепителя напряжения.
Номинальное напряжение, В: при постоянном токе - 110; 220; 440
при однофазном переменном токе: частотой 50 Гц (для внутригосударственных поставок) - 127; 220; 380; 660
частотой 50 Гц (для экспортных - 127; 220; 230;
поставок) - 240; 380; 400; 415; 440; 660
частотой 60 Гц (для экспортных - 115; 127; 220;
поставок) - 230; 240; 380; 400; 415; 440; 660
Минимальный расцепитель напряжения отключает выключатель без выдержки времени при напряжении на выводах его катушки в пределах (0,7-0,35)Uном; не отключает выключатель при напряжении на выводах его катушки выше 0,7Uном; не препятствует включению выключателя при напряжении на выводах его катушки 0,85Uном и выше.
Вспомогательные контакты допускают работу при напряжениях до 380 В переменного тока частотой 50 и 60 Гц и до 220 В постоянного тока.
Вспомогательные контакты в продолжительном режиме допускают нагрузку током 6 А.
Ниже приводятся данные электродвигательного привода.
Номинальное напряжение, В: при постоянном токе - 110; 220
при переменном токе: частотой 50 Гц (для внутригосударственных поставок) - 127; 220
частотой 50 Гц (для экспортных поставок) - 127; 220; 230; 240
частотой 60 Гц (для экспортных поставок) - 220; 230
Потребляемая мощность, кВ·А, не более: при переменном токе - 1,5
при постоянном токе - 1,1
Электродвигательный привод обеспечивает работу в диапазоне (0,85-1,1)Uном с частотой включения 20 в 1 ч; в холодном состоянии допускает десять включений подряд с паузами между двумя последовательными включениями продолжительностью 10 с.
Время включения выключателя электродвигательным приводом не более 0,4 с.
Времятоковые характеристики выключателей соответствуют указанным на рис. 1-3.

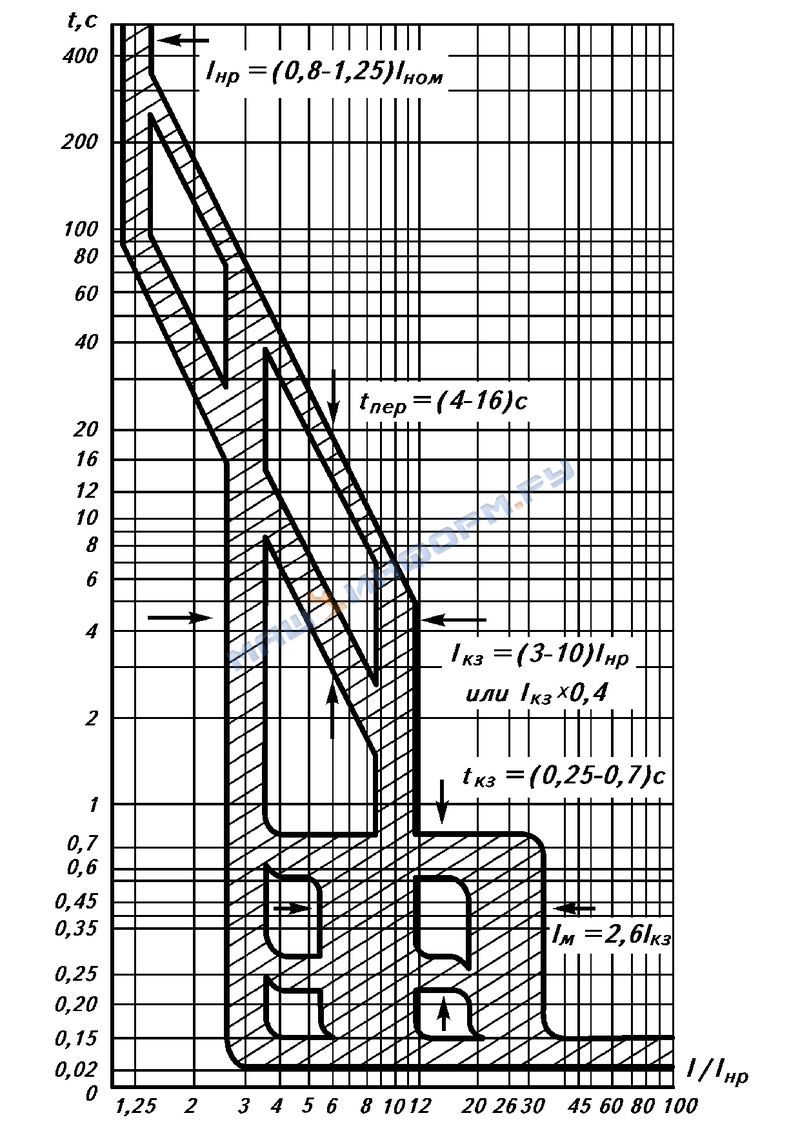

Времятоковые характеристики выключателей переменного тока с обратно зависимой от величины тока выдержкой времени

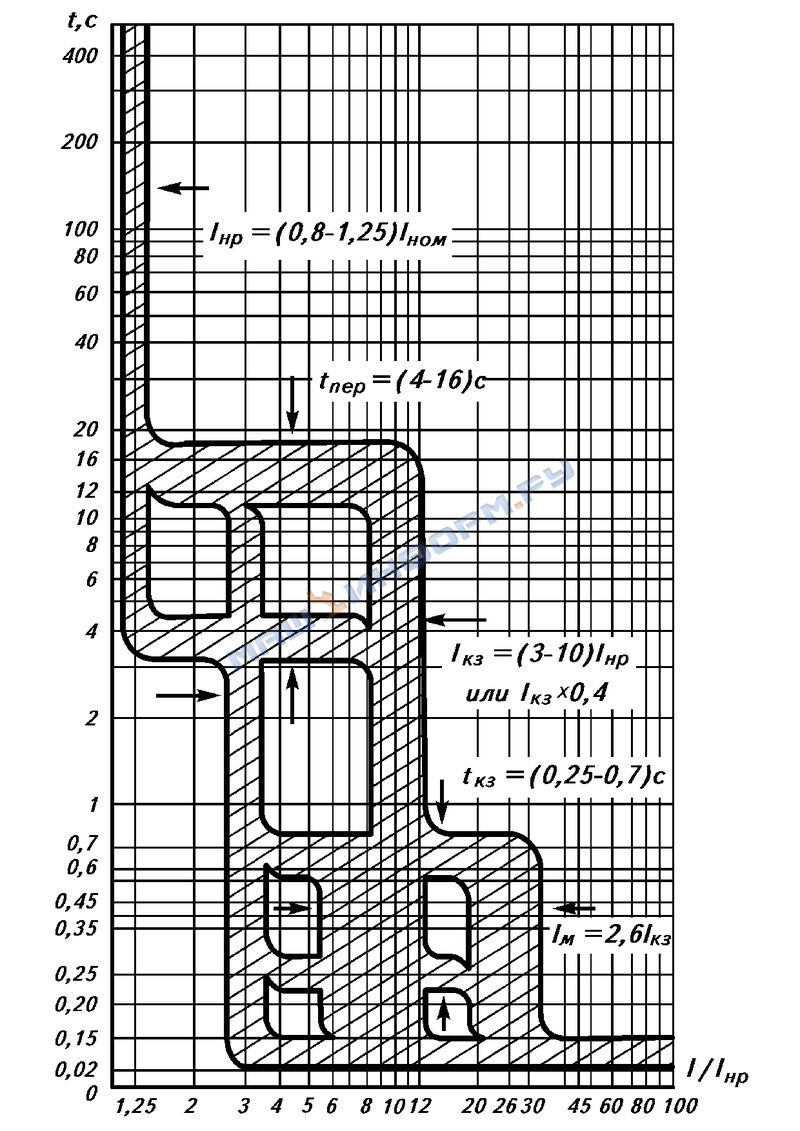

Времятоковые характеристики выключателей переменного тока с независимой от величины тока выдержкой времени

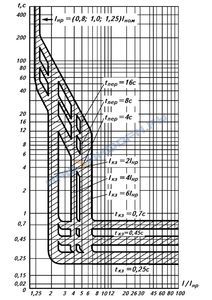

Времятоковые характеристики выключателей постоянного тока
Гарантийный срок - 2 года со дня ввода выключателей в эксплуатацию, но не более 2,5 лет со дня поступления потребителю (для внутригосударственных поставок) или проследования через государственную границу (для экспортных поставок).
Примечание. Выключатели, которые до истечения гарантийного срока отработали число циклов ВО, предусмотренных табл. 8 по коммутационной и механической износостойкости, безвозмездной замене и ремонту не подлежат.
Выключатель состоит из механизма свободного расцепления, контактных групп главной цепи, дугогасительного устройства, максимального расцепителя тока, привода, системы вспомогательных контактов.
По виду расцепителей выключатели изготовляются:
с МРТ для защиты в зонах токов КЗ и перегрузки с тремя видами характеристик выдержки времени;
с минимальным расцепителем напряжения для защиты при снижении напряжения;
с независимым расцепителем для оперативных отключений.
Возможны следующие сочетания видов расцепителей:
МРТ и минимальный расцепитель напряжения (оперативные отключения осуществляются минимальным расцепителем напряжения);
МРТ и независимый расцепитель;
только независимый расцепитель.
Максимально-токовая защита состоит из датчиков тока, блока сопротивлений, полупроводникового блока МРТ и электромагнитного исполнительного устройства.
При постоянном токе питание МРТ осуществляется от независимого источника постоянного тока с напряжением 110 или 220 В, коэффициент пульсации источника не более 0,15.
По способу установки и присоединения внешних проводников выключатели изготовляются стационарными или выдвижными с задним присоединением проводов.
Выводы главной цепи выключателей на ток до 2500 А рассчитаны на присоединение медных или алюминиевых шин, на ток 3200 А и более - только медных.
Выключатели изготовляются с ручным (только Э06) или электродвигательным приводом (все типы).
Выводы свободных контактов и цепей управления стационарных выключателей расположены на блоке зажимов, а у выдвижных выключателей - на соединителе. Распайка соединителя производится заказчиком (провод 1,5 мм2).
Контактная система выключателей в нормальном положении разомкнута, указатель коммутационного положения контактной системы находится в положении О. Включение выключателя происходит под действием привода. После включения контактная система замыкается. При замкнутых контактах выключателя указатель коммутационного положения переходит в положение 1.
Отключение выключателя происходит под действием максимального расцепителя тока, независимого расцепителя, минимального расцепителя напряжения. Отключение вручную производится кнопкой отключения.
Выключатели выдвижного исполнения предназначены для встройки в распредустройства. Эти выключатели поставляются в металлическом каркасе, имеют врубные контакты главной цепи. Соединение вспомогательных цепей осуществляется соединителем.
Конструкция каркаса позволяет устанавливать и фиксировать выдвижные выключатели в рабочем, контрольном и ремонтном положениях.
Электрические принципиальные схемы приведены на рис. 4-12.
Электрическая принципиальная схема выключателя Э06 переменного тока с ручным приводом:
I - адрес;
II - цепь питания независимого расцепителя Y1;
III - цепь сигнализации;
IV - свободные контакты;
V - цепь МРТ;
S01-S09 - контакты вспомогательной цепи;
SH - контакт несоответствия;
T1-T3 - датчики тока;
Q - выключатель;
X1 - штепсельный разъем выключателя;
X2 - штепсельный разъем МРТ;
Y2 - электромагнитное исполнительное устройство;
Y3 - минимальный расцепитель напряжения
Примечание. Если взамен независимого расцепителя Y1 установлен минимальный расцепитель напряжения Y3, то точки 31 и 32 соединяются перемычкой.
При напряжении 660 В напряжение на Y3 подается на зажимы 36, 40.

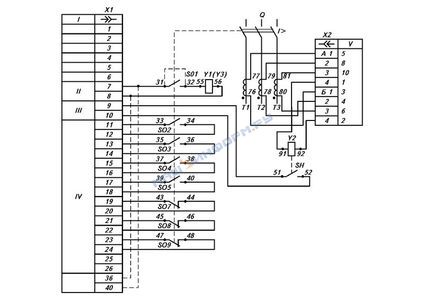

Электрическая принципиальная схема выключателя Э06 постоянного тока с ручным приводом:
A1, A2 - магнитные усилители;
A3 - блок гасящих резисторов;
остальное - см. рис. 4
Примечание. См. примечание к рис. 4.

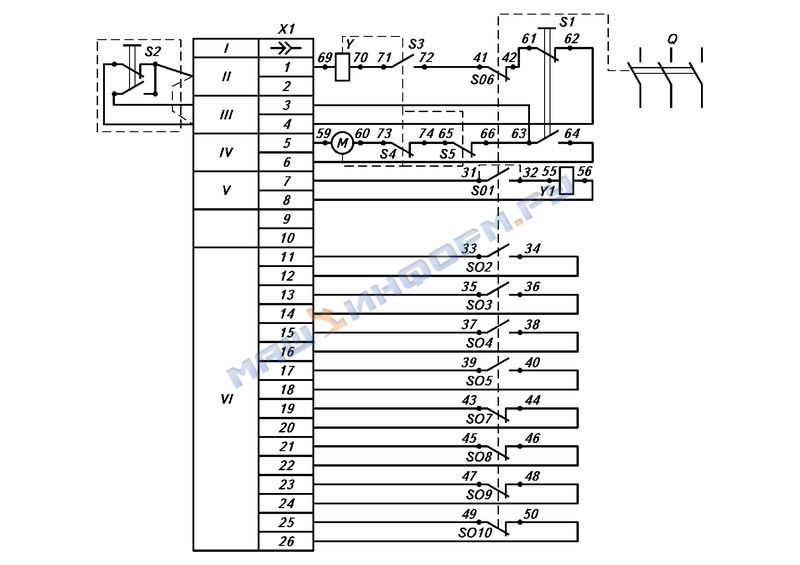

Электрическая принципиальная схема выключателя Э06 переменного тока с электродвигательным приводом:
II - питание цепи управления приводом;
III - цепь управления приводом;
IV - питание электродвигательного привода;
V - питание независимого расцепителя;
VI - цепь сигнализации;
VII - свободные контакты;
VIII - цепь МРТ;
M - электродвигатель;
S1 - кнопочный выключатель;
S3, S4 - контакты конечного выключателя;
S01-S10 - контакты вспомогательной цепи;
Y - электромагнит конечного выключателя;
остальное - см. рис. 1
Примечание. При отсутствии кнопки S2 контакты 2, 4 соединяются перемычкой.
Размыкающий контакт S5 устанавливается на выключателях с электродвигательным приводом постоянного тока. Остальное - см. примечание к рис. 4.

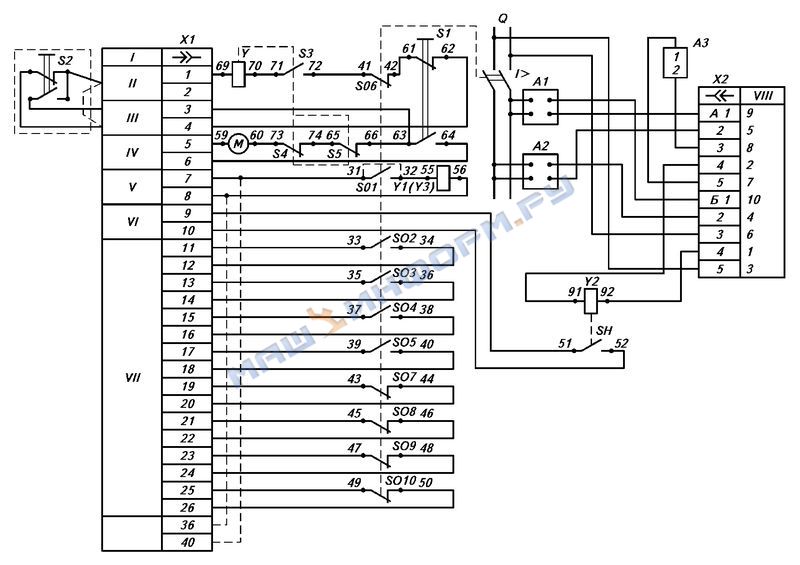

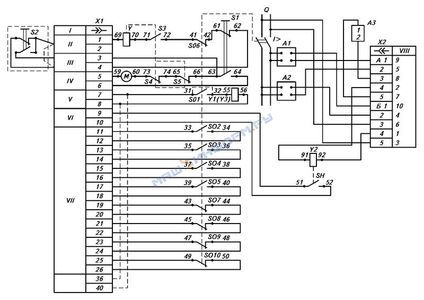

Электрическая принципиальная схема выключателя Э06 постоянного тока с электродвигательным приводом
Обозначения - см. рис. 4-6
Примечание. См. примечание к рис. 6.
Электрическая принципиальная схема выключателей Э16, Э25 и Э40 переменного тока:
II - цепь управления приводом;
III - питание электродвигательного привода;
IV - цепь питания независимого расцепителя;
V - цепь сигнализации;
VI - свободные контакты;
VII - цепь МРТ;
B - для выключателей Э16, Э25;
С - для выключателей Э40;
S1 - кнопочный выключатель;
Y4 - электромагнит включения;
остальное - см. рис. 4, 5
Примечание. См. примечание к рис. 4.

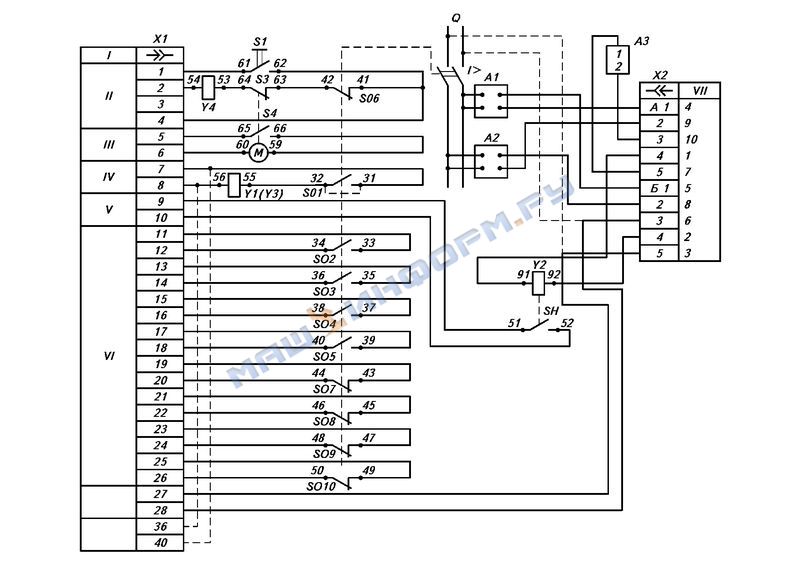

Электрическая принципиальная схема выключателей Э16, Э25 и Э40 постоянного тока
Обозначения - см. рис. 4-8
Примечание. См. примечание к рис. 4.
Электрическая принципиальная схема выключателя Э06 переменного тока с ручным приводом без МРТ:
III - свободные контакты;
остальное - см. рис. 4
Электрическая принципиальная схема выключателя Э06 переменного тока с электродвигательным приводом без МРТ:
IV - свободные контакты;
остальное - см. рис. 6
Примечание. При отсутствии кнопки S2 контакты 2 и 4 соединяются перемычкой.

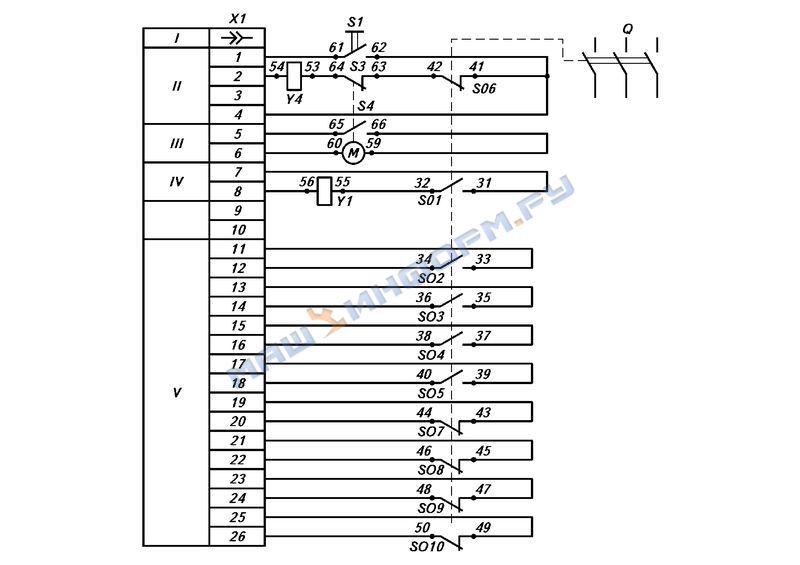

Электрическая принципиальная схема выключателей Э16, Э25 и Э40 переменного тока без МРТ:
V - свободные контакты;
остальное - см. рис. 8
Схемы соединения выводов выключателя Э40 постоянного и переменного тока приведены на рис. 13, 14.

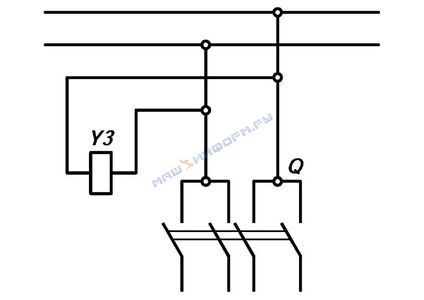

Схема соединения выводов выключателя Э40 постоянного тока:
Y3 - минимальный расцепитель напряжения;
Q - выключатель

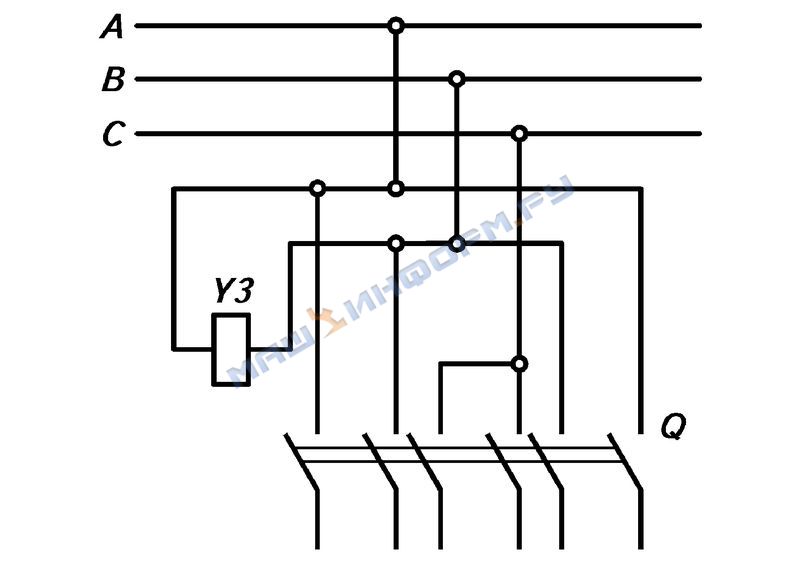

Схема соединения выводов выключателя Э40 переменного тока
Обозначения - см. рис. 13
Габаритные, установочные и присоединительные размеры выключателей приведены на рис. 15-21.
Габаритные, установочные и присоединительные размеры выключателя Э06С с ручным приводом:
А - ионизированное пространство, равное 80 и 200 мм
при Uном = 380 и 660 В соответственно
Примечание. При постоянном токе средний полюс выключателя отсутствует.

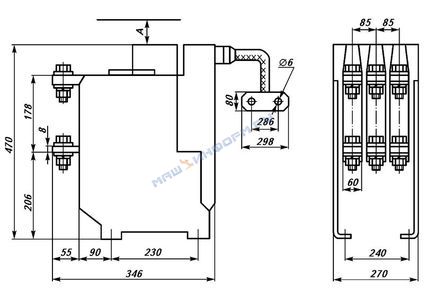

Габаритные, установочные и присоединительные размеры выключателя Э06С с электродвигательным приводом
А - см. рис. 15
Примечание. При постоянном токе средний полюс выключателя отсутствует.

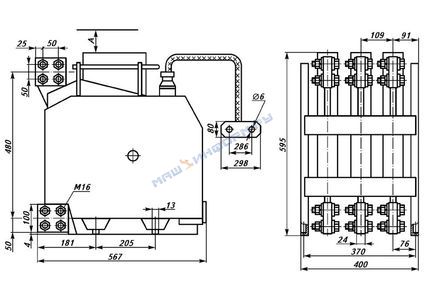

Габаритные, присоединительные и установочные размеры выключателя Э25С:
А - ионизированное пространство, равное 200 и 300 мм
при Uном = 380 и 660 В соответственно
Примечание. При постоянном токе средний полюс выключателя отсутствует.

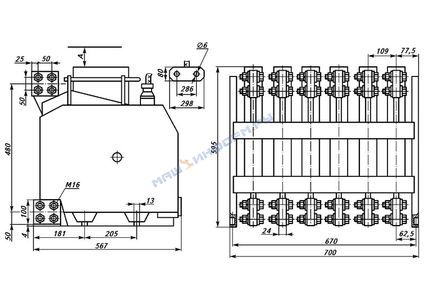

Габаритные, установочные и присоединительные размеры выключателя Э40С:
А - см. рис. 17
Примечание. При постоянном токе крайние контактные группы отсутствуют.
Габаритные, установочные и присоединительные размеры выключателя Э06В:
I - электроизоляционный щиток;
II - стойки;
III - рабочее положение;
IV - контрольное положение;
V - средний полюс (при постоянном токе отсутствует)
Габаритные, установочные и присоединительные размеры выключателей Э16В и Э25В:
А - ионизированное пространство, равное для выключателей Э16B и Э25В соответственно 5 и 140 мм
Габаритные, установочные и присоединительные размеры выключателя Э40В:
А - по рис. 20
В комплект поставки входят: выключатель выводы которого укомплектованы крепежными деталями; комплект запасных частей (если оговорено в заказе) по ведомости завода-изготовителя; техническое описание и инструкция по эксплуатации ОБЕ.463.013 ТО - 1 шт. на 5 выключателей при поставке партии одному заказчику, но не более 1 шт. на партию; паспорт ОБЕ.468. 013 ПС.
Предприятие-изготовитель поставляет сменные запасные сборочные единицы и детали выключателей за счет потребителя по отдельным заказам, оформленным в установленном порядке согласно ведомостям запасных частей, которые составляются предприятием-держателем подлинников на основании общего перечня, приведенного в табл. 10.
Таблица 10
| Наименование запасных частей | Количество, шт., для выключателей типа | |||
| Э06 с ручным приводом | Э06 с электро-двигательным приводом | Э16–Э25 | Э40 | |
| Блок управления | – | 1 | – | – |
| Комплект пружин МВСР | – | – | 8 | 8 |
| Катушка расцепителя независимого или минимального напряжения | 1 | 1 | 1 | 1 |
| Катушка МРТ | 1 | 1 | 1 | 1 |
| Блок врубных контактов | 1 | 1 | – | – |
| Пружины врубных контактов | 8 | 8 | – | – |
| Включающая катушка | – | – | 1 | 1 |
| Пружина спиральная | – | – | 1 | 1 |
| Пружина тарельчатая | – | – | 10 | 15 |
| Конечный выключатель | – | – | 1 | 1 |
| Контакт вспомогательный подвижный | – | 2 | – | – |
| Контакт вспомогательный неподвижный | – | 4 | – | – |
| Лента тормозная | – | 4 | – | – |
Характеристики Электротехнического оборудования
Характеристики станков
Характеристики КПО
Характеристики импортного оборудования
Характеристики насосного оборудования
Марки стали и сплавов
Прочее оборудование
