Источники бесперебойного питания постоянного тока Эргон 4805
Общие сведения
Источник бесперебойного питания (ИБП) Эргон 4805 предназначен для обеспечения непрерывного питания ответственных потребителей постоянным током: аварийной, охранной и пожарной сигнализации, микроконтроллеров, телефонных станций, радиостанций и другого коммуникационного оборудования. Эргон 4805-Х:
Эргон - условное наименование;
48 - номинальное выходное напряжение, В;
05 - обозначение номинального выходного тока (05-5 А);
Х - емкость аккумуляторной А·ч (16; 32).
Условия эксплуатации
Устанавливается в любом месте, где обеспечивается свободный проток воздуха, а атмосфера не содержит пыли и испарений, вызывающих коррозию. Температура окружающей среды от 0 до 40°С. Относительная влажность воздуха 90% без конденсации влаги. Не допускается: устанавливать ИБП в сырых местах или в местах с очень высокой влажностью воздуха;
попадания воды или любого постороннего предмета внутрь ИБП;
освещение ИБП прямыми лучами солнца. Устанавливать ИБП вблизи источников тепла (радиаторов, печей и т.д.). Источники бесперебойного питания соответствуют требованиям ТУ 0000-001-41098672-98. Имеет сертификат соответствия N РОСС RU.МЕ83.В00397. ТУ 0000-001-41098672-98;РОСС RU.МЕ83.В00397
Технические характеристики
Структура - "Оn-linе" Напряжение питающей сети, В - 220+15% Частота питающей сети, Гц - 50+6% Выходное напряжение постоянного тока, В - 42-54 Номинальный выходной ток, А - 5 Пульсации выходного напряжения, мВ, не более: от пика до пика - 40 действующее значение - 10 Допустимая перегрузка по току продолжительностью 1 с, А - 10 Емкость встроенной аккумуляторной батареи (АБ), А·ч: Эргон 4805-16 - 16 Эргон 4805-32 - 32 Номинальное напряжение АБ, В - 48 Режим заряда - Постоянный ток/ постоянное напряжение (ЕС478, DIN41773) при "плавающем" заряде) Время заряда полностью разряженной АБ, ч - 8 (до 75%) Габаритные размеры электронного блока со встроенной АБ, мм - 195x415x380 Масса электронного блока со встроенной АБ, кг - 40 Зависимость времени работы от АБ при токе нагрузки приведена в таблице.
Таблица
| Ток нагрузки, А | Типичное время работы от АБ, ч | |
| Эргон 4805-16 | Эргон 4805-32 | |
| 1 | 15 | 32 |
| 2 | 8 | 15 |
| 4 | 3,6 | 8 |
| 5 | 2,9 | 6,5 |
На передней панели источника бесперебойного питания (рисунок, а) расположены кнопочные выключатели "Вкл" и "Выкл" и световые индикаторы, сигнализирующие о: наличии сетевого напряжения ("Сеть"), сбое электропитания ("Батарея"), наличии на выходе ИБП напряжения 48 В ("48 В"), перегрузке ИБП ("Перегрузка"), зарядке АБ более чем на 80% ("80%") и менее чем на 20% ("20%"). На задней панели ИБП (рисунок, б) размещаются: переключатель "Вкл. 48 В", сигнальный разъем, сетевой предохранитель на ток 6,3 А и разъемы для подключения питающей сети и нагрузки.

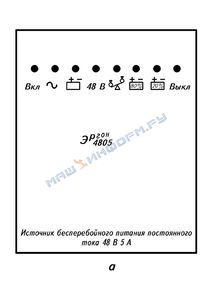

Внешний вид источника бесперебойного питания Эргон 4805: а - передняя панель;
б - задняя панель Переключатель "48 В Вкл." осуществляет подключение нагрузки к выходу ИБП или ее отключение. Переключатель "48 В Вкл." является одновременно предохранителем. Сигнальный разъем предназначен для подачи сигналов о состоянии (режимах работы) ИБП. К этому разъему могут быть подключены компьютер, модуль сирены, коммуникационное оборудование и т. д. Коммутационная способность реле: 150 В, 0,2 А. ИБП состоит из трех основных блоков: блока зарядки аккумуляторной батареи (зарядного устройства), аккумуляторной батареи, состоящей из необслуживаемых свинцово-кислотных аккумуляторов и блока контроля и управления. Блок заряда батареи предназначен для преобразования переменного тока электрической сети в постоянный, необходимый для АБ. Блок заряда автоматически обеспечивает оптимальный для герметичных аккумуляторов режим заряда по кривой I-U. Если батарея сильно разряжена, зарядное устройство заряжает ее постоянным током, безопасным для разряженной батареи. Затем автоматически плавно осуществляет переход в режим поддержания на батарее постоянного напряжения (режим "плавающего" заряда). Это обеспечивает максимальный заряд батареи при сохранении ее максимального ресурса. Переход блока заряда АБ в режим "плавающего" заряда индицируется свечением зеленого светодиода "80%". Свечение этого светодиода свидетельствует о зарядке батареи не менее чем на 80% своей емкости. Этот индикатор не работает при разряде АБ (при переходе на питание от аккумуляторов он сразу гаснет). В случае, если батарея сильно разряжена (ее заряд менее 20% полного заряда), светится красный светодиод "20%". Этот же индикатор работает и при заряде батареи. Блок контроля и управления осуществляет управление зарядным устройством, определяет момент его перехода в режим "плавающего" заряда, отключает встроенную АБ при выходе ее напряжения за рамки предельно допустимых значений, управляет работой индикатора и звукового сигнала. Блок контроля и управления регулирует скорость вращения вентилятора в зависимости от величины нагрузки (чем больше ток, тем интенсивнее охлаждение). При наличии напряжения в электрической сети ИБП питает нагрузку стабилизированным напряжением постоянного тока без импульсных помех и пульсаций, а также заряжает аккумуляторную батарею и поддерживает ее в заряженном состоянии. В случае сбоев электропитания (провалы или полное отключение напряжения) ИБП продолжает питать нагрузку от встроенной аккумуляторной батареи (возможно подключение внешней АБ). Во время работы от батареи ИБП издает редкий звуковой сигнал, и начинает светиться красный светодиод "Батарея". Когда заряд батареи сильно уменьшается, ИБП начинает подавать частый звуковой сигнал и начинает светиться светодиод "20%"). Когда емкость батареи исчерпана, ИБП автоматически отключает нагрузку, чтобы предотвратить выход из строя АБ. Если ИБП обнаруживает напряжение электрической сети во время работы от АБ, блок контроля и управления включает зеленый светодиод "Сеть" и переключает нагрузку на работу от электрической сети, соответственно красный светодиод "Батарея" гаснет. После окончания сбоя электропитания блок заряда начинает заряжать АБ. ИБП имеет две системы защиты от перегрузок. При коротких перегрузках (до 200% на 1 с) срабатывает защита выпрямителя, ИБП подает непрерывный звуковой сигнал и начинает светиться светодиод "Перегрузка". В этом время нагрузка питается от АБ. Если перегрузка исчезает (например, прекращается пусковой ток), ИБП возвращается к нормальной работе. При мощности подключенного к ИБП оборудования намного больше номинальной мощности, срабатывает автоматический предохранитель (переключатель) "Вкл 48 В" и гаснет зеленый светодиод "48 В". После отключения лишнего оборудования переключатель "Вкл 48 В" переводится в верхнее положение и ИБП снова готов к работе. ИБП оснащен встроенным входным LС-фильтром.
В комплект поставки входят: источник бесперебойного питания, комплект ЗИП (предохранитель), инструкция по эксплуатации.
