Агрегаты бесперебойного питания АБП-24-230-2,5 и АБП-60-230-16
Общие сведения
Агрегаты предназначены для обеспечения бесперебойного питания нагрузки мощностью до 0,63 кВ·А (АБП-24-230-2,5) и до 3,5 кВ·А (АБП-60-230-16) при любом состоянии питающей электрической сети, в частности, в случаях: внезапного полного исчезновения напряжения или изменения выше допускаемых значений, а также для заряда аккумуляторных батарей, используемых в составе системы гарантированного электропитания. Область применения - питание ответственных потребителей переменного однофазного тока (средств связи и диспетчерского контроля, медицинской аппаратуры жизнеобеспечения, микро- и персональных ЭВМ, средств управления непрерывными технологическими процессами и др.).
Структура условного обозначения
АБП-Х-230-Х-Х-Х:
АБП - агрегат бесперебойного питания;
Х - номинальное входное напряжение со стороны источника
постоянного тока, В (24, 60);
230 - номинальное выходное напряжение , В;
Х - номинальный входной ток, А (2,5; 1,6);
Х - частота выходного напряжения, Гц (50, 60);
Х - климатическое исполнение и категория размещения (УХЛ4,
О4.1) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Температура окружающего воздуха от 1 до 40°С (допускается работа при температуре 45°С с уменьшением нагрузки на 15%). Атмосферное давление от 73,3 до 106,7 кПа. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и паров агрессивных газов, разрушающих металлы и изоляцию. Рабочее положение вертикальное. Степень защиты агрегата IР20 по ГОСТ 14254-96. Группа условий эксплуатации в части воздействия механических факторов внешней среды М2 по ГОСТ 17516.1-90. По технике безопасности агрегаты соответствуют требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.11-75, по пожарной безопасности ГОСТ 12.1.004-85. Агрегаты бесперебойного питания соответствуют требованиям ТУ 16-435.050-84. ТУ 16.435.050-84
Технические характеристики
Агрегаты имеют три входа и два выхода. Вход 1 предназначен для подачи напряжения промышленной сети или сети собственных нужд. Вход 2 - подключение к резервному источнику питания: аккумуляторной батарее. Вход 3 - подключение выпрямителя. Выход 1 - для питания нагрузки. Выход 2 - для обеспечения зарядного режима выпрямителя. Основные параметры агрегатов приведены в таблице.
| Параметр и единица измерения | Значение параметра для типоисполнений агрегатов | |
| АБП-24-230-2,5 | АБП-60-230-16 | |
| Вход 1 | ||
| Номинальное напряжение питающей сети, В | 220 | |
| Частота питающей сети, Гц | 50, 60 | |
| Число фаз питающей сети | 1 | |
| Вход 2 | ||
| Номинальное напряжение, В | 24 | 60 |
| Номинальный потребляемый ток, А | 36,8 | 78,3 |
| Вход 3 | ||
| Номинальное напряжение, В | 220 | |
| Частота входного напряжения, Гц | 50 (60) | |
| Число фаз входного напряжения | 1 | |
| Номинальный потребляемый ток, А | 2,6 | 5,5 |
| Выход 1 | ||
| Номинальное напряжение, В | 230 | |
| Частота выходного напряжения, Гц | 50 (60) | |
| Число фаз выходного напряжения | 1 | |
| Номинальный ток нагрузки, А | 2,5 | 1,6 |
| Точность стабилизации выходного напряжения, % | ±2 | |
| Точность поддержания частоты, % | ±1 | |
| Коэффициент искажения синусоидальности выходного напряжения, %, не более | 4 | |
| КПД, %, не менее | 65 | 75 |
| Выход 2 | ||
| Номинальное напряжение, В | 24 | 60 |
| Номинальный ток, А | 10 | |
| Точность стабилизации выходного напряжения, % | ±2 | |
| Точность стабилизации выходного тока, % | ±10 | |
| Cos j , не менее | 0,6 | 0,65 |
| КПД, %, не менее | 70 | 75 |
| Масса, кг | 53 | 12 |
наработка на отказ при работе от резервного источника не менее 8000 ч;
установленная безотказная наработка 1000 ч;
средний срок сохраняемости не мене 2 лет;
установленный срок службы не менее 10 лет;
среднее время восстановления работоспособного состояния с использованием одиночного комплекта ЗИП не более 40 мин.

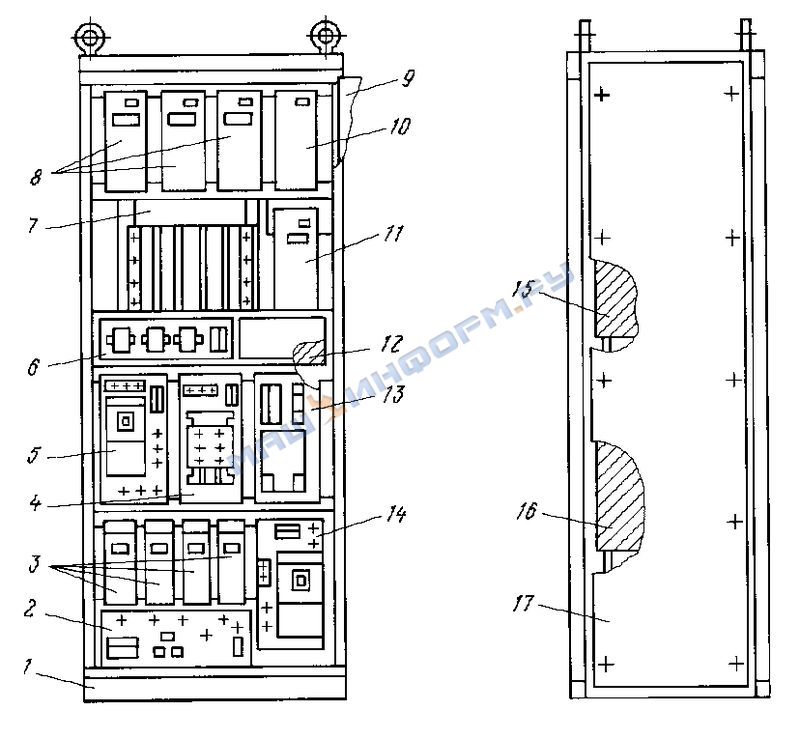

Конструктивно агрегаты выполнены в виде двух шкафов с односторонним обслуживанием. В одном из них расположен инвертор ПОС-24-230-2,5 (агрегат АБП-24-230-2,5) или ПОС-60-230-16 (агрегат АБП-60-230-16), в другом - выпрямитель ОПЕ-10-24 (агрегат АБП-24-230-2,5) или ОПЕ-10-60 (агрегат АБП-60-230-16). Выпрямитель устанавливается на верхней крышке корпуса инвертора и подключается к зажиму, расположенному в шкафу инвертора. На лицевой панели шкафов установлены измерительные приборы для контроля выходного тока и напряжения и световые табло для контроля режимов работы агрегатов. Габаритные и установочные размеры агрегатов приведены на рис. 1, 2.

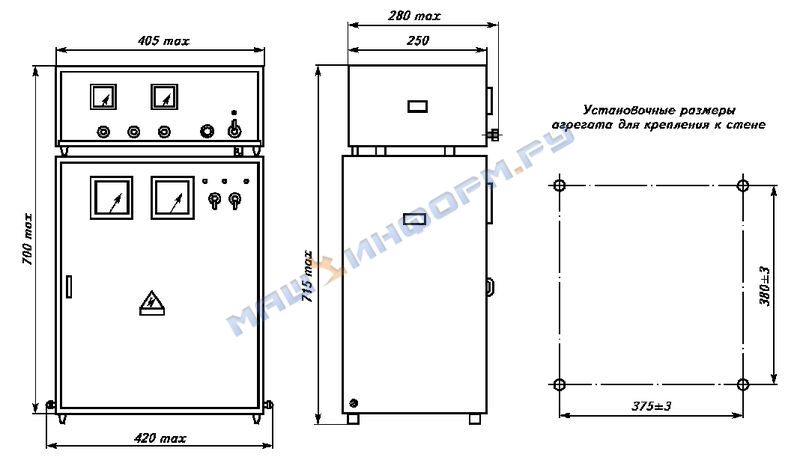

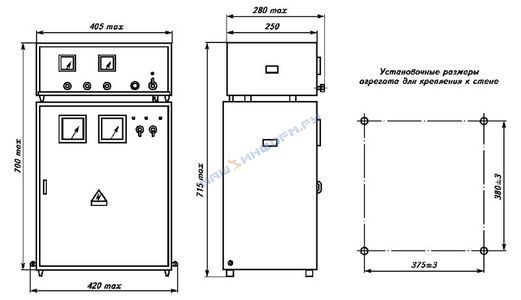

Габаритные и установочные размеры агрегата бесперебойного питания АБП-24-230-2,5

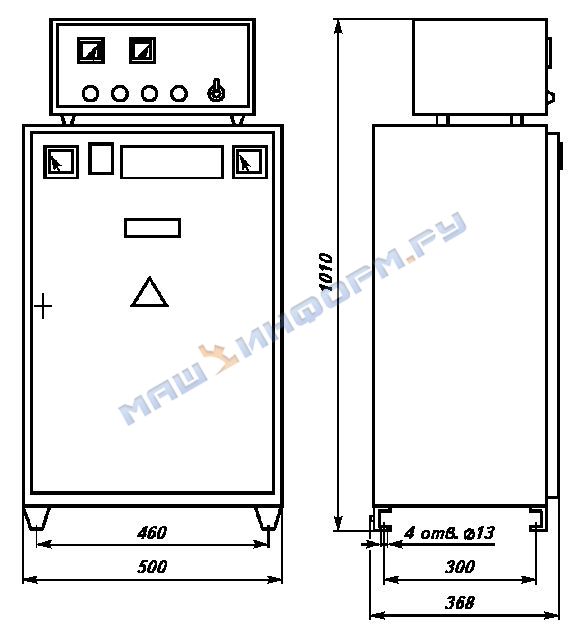

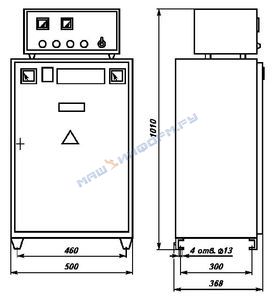

Габаритные и установочные размеры агрегата бесперебойного питания АБП-60-230-16 Структурная схема агрегатов приведена на рис. 3.
Структурная схема агрегатов бесперебойного питания АБ - аккумуляторная батарея Если значение напряжения основного источника находится в допустимых пределах, агрегаты осуществляют питание нагрузки от основного источника через тиристорный переключатель. Если значение напряжения основного источника выходит за допустимые пределы или пропадает совсем, агрегаты автоматически переводят нагрузку на резервное питание. В случае установления напряжения основного источника в допустимых пределах и поддержания его в этих пределах в течение 35-60 с тиристорный переключатель подключает нагрузку к основному источнику и отключает от инвертора, после чего инвертор отключается. Для зарядки и автоматического поддержания в заряженном состоянии аккумуляторных батарей агрегатов применяется выпрямитель. В комплект поставки агрегатов входят: инвертор; выпрямитель;
одиночный и групповой* комплекты ЗИП инвертора согласно соответствующей специализации ЗИП; одиночный и групповой* комплекты ЗИП выпрямителя согласно соответствующей специализации ЗИП;
эксплуатационная документация согласно соответствующей ведомости эксплуатационных документов. Аккумуляторная батарея в комплект поставки не входит. * Групповой комплект ЗИП поставляется за отдельную плату в соответствии с договором из расчета: 1 комплект на 1-3 агрегата, отгружаемых в один адрес.
