Агрегаты бесперебойного питания АБП-1, АБП-2 и АБП-3
Общие сведения
Агрегаты бесперебойного питания АБП-1, АБП-2 и АБП-3 предназначены для питания электроэнергией высокого качества ответственных потребителей переменного тока промышленной частоты. Область применения - атомные электростанции, автоматизированные системы управления технологическими процессами, вычислительные комплексы, отдельные ЭВМ. Агрегаты могут использоваться в составе систем гарантированного электроснабжения.
Структура условного обозначения
АБП-Х-Х-400-Х-Х4:
АБП - агрегат бесперебойного питания;
Х - тип агрегата:
1 - базовый агрегат,
2 - базовый агрегат, резервированный сетью,
3 - агрегат, выполненный по дублированной схеме;
Х - номинальный выходной ток, А (100; 200; 400);
400 - номинальное выходное напряжение, В;
Х - номинальная частота выходного напряжения, Гц (50; 60);
Х4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89 (УХЛ4, О4).
Условия эксплуатации
Высота над уровнем моря не более 1000 м. По согласованию с предприятием-изготовителем допускается размещение агрегатов на другой высоте. Температура окружающего воздуха от 1 до 35°С для исполнения УХЛ4 и от 1 до 45°С для исполнения О4. Относительная влажность воздуха до 80% при температуре 25°С для исполнения УХЛ4 и до 98% при температуре 35°С для исполнения О4. Размещение в стационарных помещениях. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Группа механического исполнения IР20 по ГОСТ 14254-96. Рабочее положение агрегатов вертикальное. Допускается отклонение от вертикального положения не более 5° в любую сторону. Сейсмостойкость агрегатов 9 баллов по шкале Рихтера, при этом агрегаты должны располагаться не выше 24,6 м от нулевой отметки. Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.11-75 и ГОСТ 12.1.030-81. Агрегаты соответствуют требованиям ТУ 16-435.098-85. ТУ 16-435.098-85
Технические характеристики
Основные параметры агрегатов приведены в табл. 1.
Таблица 1
| Наименование параметра | Значение параметра для агрегатов типов | ||
| АБП-1-100; АБП-2-100; АБП-3-100 | АБП-1-200; АБП-2-200 АБП-3-200 | АБП-1-400; АБП-2-400 АБП-3-400 | |
| Входные параметры | |||
| Вход 1 – для питания выпрямителя: | |||
| номинальное линейное напряжение, В | 380 | 220 | |
| номинальная частота питающей сети, Гц | 50; 60 | ||
| номинальная мощность питающего трансформатора, кВ·А, | – | 1000 | |
| число фаз питающей сети | 3 с нулем | 3 | |
| Вход 2 – для обеспечения зарядного режима управляемого | |||
| номинальное линейное напряжение, В | – | 380 | |
| номинальная частота питающей сети, Гц | 50; 60 | ||
| номинальная мощность питающего трансформатора, кВ·А, | 1000 | ||
| число фаз питающей сети | 3 | ||
| Вход 3 – для питания цепей системы управления инвертора | |||
| номинальное линейное напряжение, В | 380 | ||
| номинальная частота питающей сети, Гц | 50; 60 | ||
| номинальный ток, А | 1 | ||
| число фаз питающей сети | 3 | ||
| Вход 4 – резервный вход от аккумуляторной батареи (АБ): | |||
| номинальное напряжение, В | 200 | 240 | |
| диапазон изменения входного напряжения | 190–290 | ||
| Вход 5 – для питания переключающих коммутационных | |||
| номинальное линейное напряжение, В | 380 | ||
| номинальная частота питающей сети, Гц | 50; 60 | ||
| номинальный ток, А | 100 | 200 | 400 |
| ударный ток КЗ, кА, не более | 5 | ||
| число фаз питающей сети | 3 с нулем | ||
| Выходные параметры: | |||
| активная мощность, кВт | 55 | 110 | 220 |
| полная мощность, кВ·А | 69 | 138 | 276 |
| линейное напряжение, В | 400 | ||
| фазное напряжение, В | 230 | ||
| номинальный ток, А | 100 | 200 | 400 |
| номинальная частота, Гц | 50; 60 | ||
| число фаз | 3 с нулем | ||
| КПД, %, не менее: | |||
| АБП-1 | 82 | ||
| АБП-2 | 85 | ||
| АБП-3 | 75 | 80 | |
| Время переключения на резервную сеть переменного тока | 20 | ||
| Регулируемая уставка по току при заряде АБ, А | – | 120–260 | |
| Допустимые отклонения выходного тока при заряде АБ, %, | 5 | ||
для поставок на экспорт - 1 год со дня ввода агрегатов в эксплуатацию, но не более 2 лет с момента их проследования через государственную границу РФ с безвозмездной заменой или ремонтом вышедших из строя элементов агрегатов.
Составные части агрегатов расположены в шкафах. Шкафы двустороннего обслуживания. Остовом шкафа является унифицированный сборно-разборный каркас. На передней двери закреплена табличка с техническими данными и установлены элементы сигнализации и управления. Верх шкафа закрыт металлическими сетками. Подключение кабелей питания, нагрузки осуществляется через нижнюю часть шкафа. Общий вид, габаритные, установочные и присоединительные размеры агрегатов АБП-1-100, АБП-2-100, АБП-3-100, АБП-1-200, АБП-2-200, АБП-1-400 и АБП-2-400 приведены на рис. 1-7. Габаритные размеры АБП-3-200 - 11 800x800x2300 мм. АБП-3-400 - 18 600x850x2300 мм. Масса АБП-3-200 - не более 11 450 кг, АБП-3-400 - не более 22 100 кг.
Общий вид, габаритные, установочные и присоединительные размеры агрегата АБП-1-100-400-50. Масса не более 3200 кг: 1 - выпрямитель;
2 - инвертор
Общий вид, габаритные, установочные и присоединительные размеры агрегата АБП-1-200-400-50. Масса не более 6400 кг: 1 - сигнализация;
2 - сеть собственных нужд;
3 - инвертор;
4 - выпрямитель;
5 - место ввода силового кабеля
Общий вид, габаритные, установочные и присоединительные размеры агрегата АБП-1-400-400-50. Масса не более 11500 кг: обозначения и вид сбоку - по рис. 2

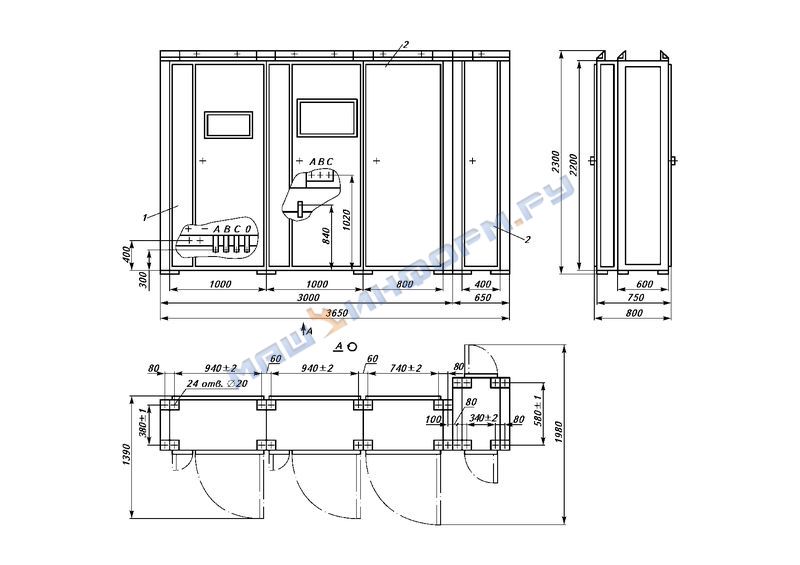

Общий вид, габаритные, установочные и присоединительные размеры агрегата АБП-2-100-400-50. Масса не более 3500 кг: 1, 2 - по рис. 1;
3 - тиристорное коммутационное переключающее устройство

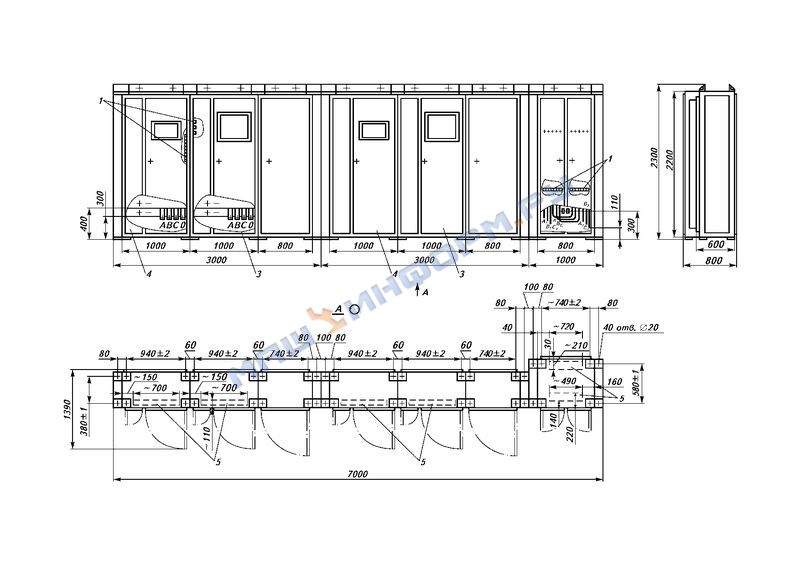

Общий вид, габаритные, установочные и присоединительные размеры агрегата АБП-2-200-400-50. Масса не более 7200 кг: 1, 2 и вид сбоку - по рис. 2;
3 - по рис. 4;
4 - выход;
5 - инвертор;
6 - выпрямитель;
7 - место ввода силового кабеля
Общий вид, габаритные, установочные и присоединительные размеры агрегата АБП-2-400-400-50. Масса не более 13 000 кг: 1, 2 и вид сбоку - по рис. 2;
3 - по рис. 4;
5-7 - по рис. 5

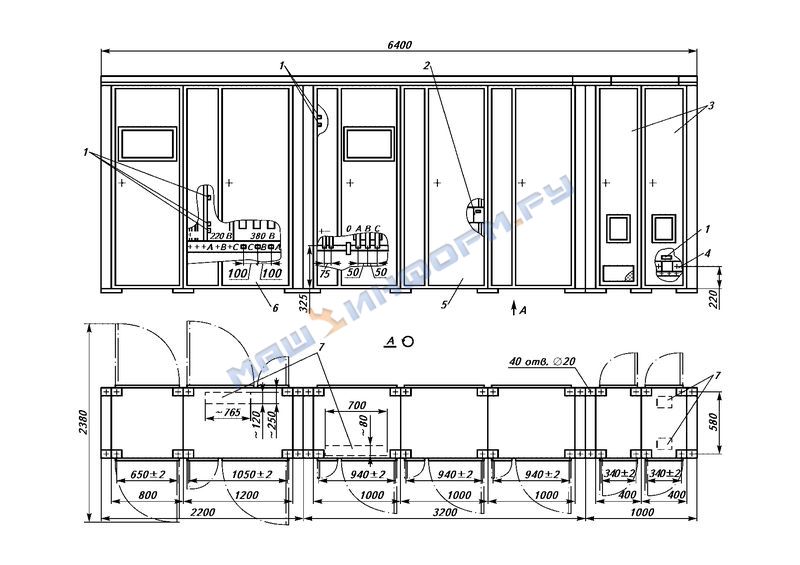

Общий вид, габаритные, установочные и присоединительные размеры агрегата АБП-3-100-400-50. Масса не более 7300 кг: 1, 3-5 - по рис. 2;
2 - тиристорное коммутационное отключающее устройство Серия агрегатов бесперебойного питания включает три типа агрегатов: АБП-1 - базовый агрегат, содержащий последовательно соединенны неуправляемый выпрямитель с запорным устройством и автономный инвертор на токи до 100 А и управляемый выпрямитель и автономный инвертор на токи свыше 100 А. Управляемый выпрямитель обеспечивает заряд аккумуляторной батареи и имеет два ввода: ввод 1 предназначен для обеспечения режима подзаряда аккумуляторной батареи и питания инвертора;
ввод 2 предназначен для обеспечения режима заряда батареи от выпрямителя. АБП-2 - агрегат, выполненный с резервированием базового агрегата сетью с использованием тиристорного коммутационного переключающего устройства с естественной коммутацией для потребителей, допускающих кратковременную работу от сети. АБП-3 - агрегат, выполненный по дублированной схеме с использованием базового агрегата и тиристорных коммутационных отключающих устройств с искусственной коммутацией. Агрегат АБП-3 допускает подключение по входам постоянного и переменного тока как к двум независимым (для переменного тока и к несинхронным источникам) так и к одному. Шины гарантированного питания, подключенные к выходу агрегата, получают энергию сети через выпрямитель и автономный инвертор. При этом аккумуляторная батарея (резервная сеть постоянного тока) находится в режиме постоянного подзаряда. При снижении качества напряжения ниже допустимого на входе агрегата (основная сеть переменного тока) происходит переключение на резервную сеть постоянного тока, обеспечивающую питание ответственных потребителей без перерыва питания. При восстановлении качества напряжения основной сети переменного тока происходит возврат с регулируемой выдержкой времени от момента появления напряжения сети переменного тока. Тиристорное коммутационное переключающее устройство, входящее в состав АБП-2, обеспечивает автоматический перевод питания нагрузки на резервный источник при отклонении напряжения на основном входе переключающего устройства в пределах +25% (уставка регулируется) номинального значения без выдержки времени. Обратный перевод питания нагрузки на основной источник обеспечивается с задержкой не менее 0,2 с после восстановления напряжения на основном источнике.
В комплект поставки входят: АБП-1: выпрямитель - 1(2) шт., инвертор, одиночный комплект ЗИП согласно ведомости ЗИП, групповой комплект ЗИП согласно ведомости ЗИП, комплект деталей для закрепления шкафов АБП на объекте, комплект эксплуатационной документации;
АБП-2: выпрямитель - 1(2) шт., инвертор, тиристорное коммутационное переключающее устройство - 1(2; 4) шт., одиночный комплект ЗИП согласно ведомости ЗИП, комплект деталей для раскрепления шкафов АБП на объекте, комплект эксплуатационной документации;
АБП-3: выпрямитель - 2 (4) шт., инвертор - 2 шт., тиристорное коммутационное отключающее устройство, одиночный комплект ЗИП согласно ведомости ЗИП, групповой комплект ЗИП согласно ведомости ЗИП, комплект деталей для раскрепления шкафов АБП на объекте, комплект эксплуатационной документации. При поставке на один объект двух и более агрегатов, количество групповых комплектов ЗИП определяется по табл. 2.
Таблица 2
| Тип агрегата | Количество групповых комплектов ЗИП | ||||
| на 2 агрегата | на 3 агрегата | на 4 агрегата | на 5 агрегатов | на 6 агрегатов | |
| АБП-1 | 1 | 2 | 2 | 3 | 3 |
| АБП-2* | |||||
| АБП-3* | 2 | 3 | 4 | 5 | 6 |
| * На каждые 1–6 тиристорных коммутационных устройств входящих в состав АБП, поставляется комплект группового ЗИП. | |||||
