Агрегат бесперебойного питания однофазный АБП-ОПОЕТ
Общие сведения
Агрегат предназначен для питания ответственных потребителей переменным током промышленной частоты 50 (60) Гц, напряжением 220 В. Область применения - персональные ЭВМ или сетевое оборудование автоматизации проектных, бухгалтерских или типографских работ;
электронные машины систем контроля и сбора информации в аэропортах, вычислительных центрах; системы телекоммуникации и связи;
компьютеризированное управление станками. Возможна работа в условиях полного отсутствия оперативного персонала на удаленных необслуживаемых объектах. Агрегат имеет два исполнения по режиму работы: ОN-LINЕ - с непосредственным питанием нагрузки через АБП и постоянной стабилизацией выходного напряжения при любых отклонениях сети;
ОFF-LINЕ - нагрузка подключается к агрегату только в случае пропадания сети или выходе ее параметров за допустимые пределы. Агрегат предусматривает исполнение с интерфейсным подключением к компьютеру. Агрегат изготавливается для нужд народного хозяйства и поставок на экспорт в страны с умеренным климатом.
Структура условного обозначения
АБП-ОПОЕТ-Х-220-Х-УХЛ4-Х:
АБП - агрегат бесперебойного питания;
ОП - род тока питающей сети - однофазный переменный;
О - род тока на выходе - однофазный;
Е - способ охлаждения - естественное;
Т - вид основных полупроводниковых приборов силовой схемы -
транзисторы;
Х - номинальный выходной ток, А (2,5; 1,5);
220 - номинальное выходное напряжение, В*;
Х - частота выходного напряжения, Гц (50, 60);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15543.1-89 и ГОСТ 15150-69;
Х - исполнение агрегата согласно табл. 1. * По требованию заказчика агрегат изготовляется с выходным напряжением 230 В.
Таблица 1
Исполнение агрегата | Режим работы | Напряжение резервного источника питания, В | Максимальный выходной ток, А |
00 | ON – LINE | 60 | 2,5 |
02 | OFF – LINE | 60 | 2,5 |
03 | ON – LINE | 24 | 1,5 |
04 | OFF – LINE | 24 | 1,5 |
АБП - агрегат бесперебойного питания;
ГНОМ - условное название серии;
Х - исполнение агрегата согласно табл. 1;
60 - частота выходного напряжения, Гц (указывается только для
исполнения частотой 60 Гц).
Температура окружающего воздуха от 1 до 40°С. Относительная влажность воздуха до 80% при температуре 25°С. Высота над уровнем моря не более 1000 м. По технике безопасности агрегат соответствует требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.11-75. По пожарной безопасности агрегат соответствует требованиям ГОСТ 12.1.004-91. Агрегат соответствует требованиям ГОСТ 26416-85 и ТУ16-91 ИМПБ.435 134.003 ТУ. ГОСТ 26416-85;ТУ16-91 ИМПБ.435.134.003 ТУ
Основные параметры агрегата приведены в табл. 2.
Таблица 2
Наименование параметра | Исполнение | |||
00 | 02 | 03 | 04 | |
Полная выходная мощность, В·А | 700 | 700 | 330 | 330 |
Диапазон изменения напряжения сети, В | 190-265 | 195-245 | 190-265 | 195-245 |
Номинальная частота сети, Гц | 50, 60 | 50, 60 | 50, 60 | 50, 60 |
Допустимое отклонение частоты сети, % | 2 | 2 | 2 | 2 |
Номинальное постоянное напряжение аккумуляторов, В | 60 | 60 | 24 | 24 |
Диапазон изменения напряжения резервного источника, В | 54-72 | 54-72 | 21-29 | 21-29 |
Допустимый коэффициент пульсаций напряжения резервного источника, % | 3 | 3 | 3 | 3 |
Номинальное выходное напряжение, В | 220±2% | 220±2%* | 220±2% | 220±2%* |
Номинальная частота выходного напряжения, Гц | 50, 60 | 50, 60 | 50, 60 | 50, 60 |
Отклонение частоты выходного напряжения, % | 1* | 1* | 1* | 1* |
Минимальное значение коэффициента мощности (индуктивная нагрузка) | 0,8 | 0,8 | 0,8 | 0,8 |
Коэффициент несинусоидальности выходного напряжения, %, | ||||
активно-индуктивная/нелинейная нагрузка | 2/4 | 2/4* | 2/4 | 2/4* |
Время перерыва питания нагрузки при аварии сети, мс | 0 | 0 | 0 | 0 |
Время автономной работы от встроенной аккумуляторной батареи (АБ), мин | 10 | 10 | 5 | 5 |
К.П.Д, %, не менее: | ||||
при работе от сети / от АБ | 80/75 | 98/75 | 80/73 | 98/73 |
Габаритные размеры, мм: | ||||
ширина | 455 | 455 | 455 | 455 |
длина | 396 | 396 | 396 | 396 |
высота | 146 | 146 | 146 | 146 |
Масса, кг, не более | 40 | 40 | 30 | 30 |
* При работе агрегата от аккумуляторной батареи. |

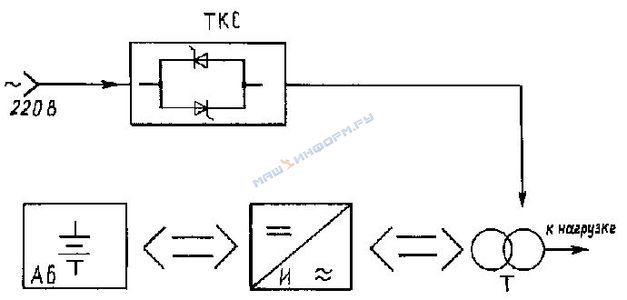

Агрегат имеет два входа (основной и резервный) и один выход. Основной вход - сеть переменного тока номинальным напряжением 220 В. Резервный вход - встроенная необслуживаемая кислотная или щелочная АБ с номинальным напряжением 60 или 24 В. Для обеспечения работы агрегата на номинальную нагрузку в отсутствии сети на время более 10 мин должен использоваться внешний источник постоянного тока: выпрямитель с выходным напряжением (60-72)В или (24-29)В, выходным током не менее 13 А, пульсациями не более 3% или АБ с номинальным напряжением 60/24 В. Параллельная работа встроенной и внешней АБ не допускается. Структурно агрегат состоит из реверсивного инвертора - И, аккумуляторной батареи - АБ, сетевого тиристорного ключа - ТКС и зарядного выпрямителя. Структурная схема агрегата представлена на рис. 1.
Структурная схема агрегата АБП-ОПОЕТ: АБ - аккумуляторная батарея;
И - инвертор;
Т - трансформатор;
ТКС - тиристорный ключ Инвертор включает в себя силовой трансформатор - Т с двумя транзисторными ключами. В систему управления входят блок оперативного питания (БОП), блок вычислителя (БВ), а также датчики тока и напряжения. Схемы БОП, И, БВ входят в комплект эксплуатационной документации. Конструктивно агрегат допускает установку в трех вариантах: вертикальном, горизонтальном и навесном. При навешивании агрегата на стену из основания удаляются резиновые ножки и освобождаются специальные навесные отверстия. Габаритные, установочные и присоединительные размеры агрегата представлены на рис. 2.
Габаритные, установочные и присоединительные размеры агрегата АБП-ОПОЕТ
В комплект поставки входят: агрегат*, одиночный комплект ЗИП, групповой комплект ЗИП**, комплект эксплуатационной документации. * Допускается поставка агрегата без встроенных АБ по согласованию с заказчиком. ** Групповой комплект ЗИП поставляется из расчета - 1 комплект на 1-5 агрегатов.
