Установка очистки газовых выбросов для электропечи безокислительного отжига
Общие сведения
Установка очистки газовых выбросов для электропечи безокислительного отжига лент в рулонах из тяжелых цветных металлов и их сплавов предназначена для очистки газовых выбросов от паров выгоревшей прокатной смазки и сжигания азотно-водородной атмосферы.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Атмосферное давление от 630 до 800 мм рт. ст..
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха от 80% при температуре 25°С.
Установка и шкаф управления должны устойчиво работать без изменения параметров в следующих условиях:
при воздействии климатических факторов, соответствующих исполнению УХЛ категории 4 по ГОСТ 15150 - 69;
окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих значений, указанных в ГОСТ 12.1.005 - 88;
в части воздействия механических факторов - группа условий М1 ГОСТ 17516.1 - 90: степень защиты по ГОСТ 14253 - 80;
установки IР20;
шкафа управления IР31.
Конструкция установки и шкафа управления должна соответствовать требованиям безопасности, предусмотренным ГОСТ 12.2.007.9 - 88 и ГОСТ 12.2.007.7 - 83.
Установка соответствует требованиям экологической защиты.
Технические характеристики
Производительность по очищаемому газовому потоку (выбросам), м3/ч, не более - 45 Установленная мощность, кВт, не более - 2,5 Номинальная (потребляемая) мощность, кВт, не более - 1,5 Температура очищаемых газов перед установкой, °С, не более - 60 Номинальное напряжение, В - 220 Номинальная частота, тока, Гц - 50 Число фаз - 1 Тип поглотителя - древесные опилки Давление газа перед установкой, Па, не менее - 500 Степень очистки, % - 98+1 Масса установки, кг, не более (без шкафа управления) - 450 Габаритные размеры установки, мм, не более (без шкафа управления) - 2200x1650x1755
Конструкция и принцип действия

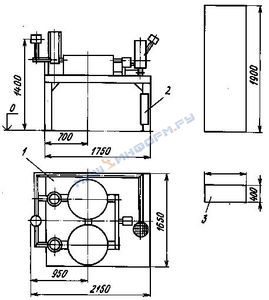

Установка (см. рисунок) состоит из следующих основных частей: панели 1, монтажа электрического 2 и шкафа управления 3. Панель состоит из рамы, фильтров, патрубков, устройства для сжигания выбросов, запорно- регулирующей арматуры, датчиков КИП и автоматики.
Фильтр представляет собой цилиндрическую стальную емкость, заполненную сорбентом (древесными опилками).
В верхней части емкости расположен патрубок для входа загрязненного газа, в нижней части с противоположной стороны расположен патрубок для выхода очищенного газа.
Газовый поток, проходя через слой древесных опилок, очищается от сажи и других твердых и жидких частиц. После насыщения сорбент подлежит сжиганию, а фильтр заполняется свежими древесными опилками.
Устройство для сжигания выбросов представляет собой цилиндрический теплоизолированный стальной корпус, внутри которого расположены спиральные нагреватели, выполненные из стальной проволоки марки Х20Н80-Н. В нижней части корпуса предусмотрен шибер с перекрывающимися отверстиями, через которые происходит подсос воздуха. В верхней части корпуса предусмотрена керамическая насадка с отверстиями, обеспечивающая стабилизацию процесса сжигания газовых выбросов.
Воздух, подсасываемый за счет естественной эжекции, поступает через регулируемые отверстия в нижней части корпуса.
В зоне горения он смешивается с нагретым газовым потоком, способствуя эффективному процессу горения. Продукты сгорания выбрасываются в атмосферу через отверстия керамической насадки в верхней части корпуса.
Монтаж электрический состоит из клеммной коробки и металлорукавов, проложенных от клеммной коробки до энергопотребителей. Система управления сжиганием газовых выбросов работает в полуавтоматическом режиме и состоит из силовой и управляющей частей, размещенных в шкафу управления.
Технологический процесс очистки газовых выбросов в установке проводится в соответствии с технологическим режимом отжига.
Газовый поток, охлажденный до температуры 60°С в водяном холодильнике электропечи, выходя из электропечи, поступает в фильтр.
После фильтра очищенный газовый поток направляется в устройство для сжигания газовых выбросов, продукты сжигания выводятся в атмосферу.
В конструкции установки предусмотрен клапан, через который возможен возврат части газов в печь.
В установке предусмотрены различные блокировки, технологическая и звукосветовая аварийная сигнализация.
В комплект поставки входят: установка (в разобранном виде) - 1 шт. шкаф управления - 1 шт.
