Аккумуляторы и аккумуляторные батареи серий ТНЖ и ТНЖК
Общие сведения
Аккумуляторы серий ТНЖ и ТНЖК и формируемые на их основе аккумуляторные батареи предназначены для электропитания бортовых токоприемников машин напольного безрельсового электрифицированного транспорта (электрокары, электропогрузчики, электроштабеллеры и т.п.).
Структура условного обозначения
ХТНЖК-ХВМ (Н, А) У2:
Х - количество последовательно соединенных аккумуляторов в
батарее;
Т - тяговый;
НЖ - никель-железная электрохимическая система;
К - комбинированная конструкция блока электродов
(положительный электрод - ламельный, отрицательный -
безламельный);
Х - номинальная емкость, А·ч;
В - высокий вариант;
М - модернизированный вариант;
Н - электроды намазного типа;
А - с повышенными электрическими характеристиками;
У2 - климатическое исполнение и категория размещения. ~ Климатическое исполнение и категория размещения аккумуляторов У2 по ГОСТ 15150-69.
Работоспособность аккумуляторов и аккумуляторных батарей в следующих условиях:
Высота над уровнем моря не более 2000 м (для аккумуляторов ТНЖК-350 У2 - 4300 м).
Относительная влажность окружающего воздуха 80% при температуре 20°С.
Группа эксплуатации М28 по ГОСТ 17516-72.
Вибрационные нагрузки в диапазоне частот 10-60 Гц и при ускорении 9,81 м/с2 (1 g).
Одиночные ударные нагрузки с ускорением 29,43 м/с2 (3 g) длительного удара 2-20 мс, количество одиночных ударов - 3.
Рабочее положение в пространстве вертикальное.
Допускается отклонение аккумуляторов от вертикальной оси на угол не более 30° (для аккумуляторов ТНЖК-350 У2 не более 45°), при этом электролит не должен выливаться.
Аккумуляторы хранятся в сухом виде без электролита на стеллажах, в вертикальном положении борнами вверх, при этом установка одного аккумулятора на другой не допускается.
Аккумуляторы должны периодически очищаться от пыли и выступающих солей. Металлические детали аккумуляторов смазываются консервационным маслом марок НГ-203А, НГ-203Б (ОСТ 38.01436-87) или другими равноценными в отношении защиты от коррозии смазочными материалами.
При кратковременном хранении (до 1 мес) допускается хранить аккумуляторы уложенными в горизонтальном положении на широкую боковую сторону в несколько рядов, но не более восьми. Аккумуляторы в металлических баках с электроизоляционным покрытием хранятся только в вертикальном положении.
Помещение для хранения аккумуляторов должно быть сухим и вентилируемым с температурой от 1 до 40°С. Допускается хранение аккумуляторов в помещении при температуре до минус 50°С в течение 1 мес.
Совместное хранение щелочных и кислотных аккумуляторов не допускается.
Аккумуляторы могут транспортироваться любым видом транспорта при температуре воздуха от минус 50 до 50°С. Аккумуляторы укладывают друг к другу на широкую боковую сторону не более 8 рядов по высоте. Аккумуляторы в металлических баках с электроизоляционным покрытием должны транспортироваться в ящиках.
В любом случае во время транспортирования аккумуляторы должны защищаться от прямого воздействия атмосферных осадков. ИЛТГ.563337.089 ТУ;ИЛТГ.563529.005 ТУ;ТУ 16-529.423-81;
ИЛТГ.563535.076 ТУ;ТУ 16-529.983-76;ИЛТГ.563337.094 ТУ;
ИЛТГ.563337.097 ТУ;ТУ 16-529.974-75;ТУ 16-529.973-75
Технические характеристики
Технические характеристики аккумуляторов и аккумуляторных батарей, сформированных на основе аккумуляторов ТНЖ и ТНЖК, а также номера ТУ, приведены в табл. 1-4.
Таблица 1
| Типоисполнение | Номинальная емкость, А·ч | Напряжение, В, не менее | |||
| среднее | конечное | ||||
| Режим разряда | |||||
| 5-часовой | 3-часовой | 5-часовой | 3-часовой | ||
| 26ТНЖ-250 У2 | 250 | 30,5 | – | 25,5 | – |
| 34ТНЖ-300ВМ У2 | 300 | 40,0 | 38,3 | 33,3 | 26,7 |
| 36ТНЖ-300ВМ У2 | 42,3 | 41,0 | 35,3 | 28,2 | |
| 22ТНЖК-350 У2 | 350 | 26,0 | 24,8 | 21,6 | 17,2 |
| 22ТНЖК-350-1 У2 | – | 24,8 | – | 17,2 | |
| 27ТНЖК-350 У2 | 31,7 | 30,4 | 26,4 | 21,1 | |
| 27ТНЖК-350-1 У2 | – | 30,4 | – | 21,1 | |
| 30ТНЖК-350 У2 | 35,3 | 33,8 | 29,4 | 23,5 | |
| 30ТНЖК-350-1 У2 | – | 33,8 | – | 23,5 | |
| 36ТНЖК-350 У2 | 42,3 | 41,0 | 35,3 | 28,2 | |
| 36ТНЖК-350-1 У2 | – | 41,0 | – | 28,2 | |
| 40ТНЖК-350 У2 | 47,0 | 45,1 | 39,2 | 31,4 | |
| 40ТНЖК-350-1 У2 | – | 45,1 | – | 31,4 | |
| 60ТНЖК-350 У2 | 70,5 | 67,6 | 58,8 | 47,0 | |
| 60ТНЖК-350-1 У2 | – | 67,6 | – | 47,0 | |
| 20ТНЖ-400 У2 | 400 | 23,5 | 22,5 | 19,6 | 15,7 |
| 32ТНЖ-400 У2 | 37,6 | 35,0 | 31,4 | 25,1 | |
| 35ТНЖ-400 У2 | 41,0 | 39,4 | 34,3 | 27,4 | |
| 36ТНЖ-400 У2 | 42,3 | 41,0 | 35,3 | 28,2 | |
| 40ТНЖ-400 У2 | 47,0 | 45,1 | 39,2 | 31,4 | |
| 28ТНЖК-400Н У2 | 39,2 | 31,5 | 27,4 | 21,9 | |
| 30ТНЖК-400А У2 | 35,3 | 33,8 | 29,4 | 23,5 | |
| 34ТНЖК-400 У2 | 40,0 | 38,3 | 33,3 | 26,6 | |
| 36ТНЖК-400 У2 | 42,3 | 41,0 | 35,3 | 28,2 | |
| 36ТНЖК-500 У2 | 500 | 42,3 | 41,0 | 35,3 | 28,2 |
| 40ТНЖК-500 У2 | 47,0 | 45,1 | 39,2 | 31,4 | |
| 24ТНЖ-525 У2 | 525 | 28,2* | – | 23,5* | – |
| 36ТНЖ-550 У2 | 550 | 42,3 | 41,0 | 35,3 | 28,2 |
| 40ТНЖ-550 У2 | 47,0 | 45,1 | 39,2 | 31,4 | |
| 60ТНЖ-550 У2 | 70,6 | 67,6 | 58,8 | 47,0 | |
| 24ТНЖ-600 У2 | 600 | 28,2 | 27,0 | 23,5 | 18,8 |
| 36ТНЖ-600 У2 | 42,3 | 41,0 | 35,3 | 28,2 | |
| 36ТНЖК-600 У2 | 42,3 | 41,0 | 35,3 | 28,2 | |
| 40ТНЖК-600 У2 | 47,0 | 45,1 | 30,2 | 31,4 | |
| 60ТНЖК-600 У2 | 70,5 | 67,6 | 58,8 | 47,0 | |
| 60ТНЖК-720 У2 | 720 | 70,5 | 67,6 | 58,8 | 47,0 |
| 36ТНЖ-950 У2 | 950 | 42,3 | 41,0 | 35,3 | 28,0 |
* Напряжение батареи24ТНЖ-525 У2 указано для 8-часового режима разряда.
Примечание:
- Электрическое напряжение батареи указано с учетом падения напряжения на перемычках не более 2%.
- Номинальная емкость аккумуляторов должна быть достигнута не позднее 21 цикла.
- Емкость аккумуляторов, заряженных при температуре (25 ± 10) ° С и разряженных при начальной температуре электролита минус 20 ° С током в соответствии с табл. 3 до напряжения 1,0 В, должна быть не менее 42% номинальной для аккумуляторов типа ТНЖ и не менее 60% номинальной для аккумуляторов типа ТНЖК.
- Сопротивление изоляции аккумуляторов с полимерным покрытием должно быть не менее 10 МОм. Сопротивление изоляции аккумуляторов с резиновым чехлом не менее 1,5 МОм.
- Сопротивление изоляции батареи относительно батарейного ящика должно быть не менее:
20 кОм – перед приведением в действие аккумуляторов, не залитых электролитом;
1 кОм – после приведения в действие и в течение всего срока службы.
Таблица 2
| Типоисполнение | Номер рисунка | Габаритные размеры, мм, не более | Масса, кг, не более | Ориентировочный объем электролита, л | |||
| длина L | ширина В | высота Н | без электролита | с электролитом | |||
| ТНЖ-250 У2 | 1 | 132,0 | 166,5 | 368 | 14,8 | 18,0 | 2,6 |
| ТНЖ-300ВМ У2 | 95,0 | 167,0 | 561 | 14,0 | 18,0 | 3,8 | |
| ТНЖК-350 У2 | 80,0 | 167,0 | 485 | 11,2 | 13,0 | 1,5 | |
| ТНЖК-350-1 У2 | 80,0 | 167,0 | 485 | 11,2 | 13,0 | 1,5 | |
| ТНЖ-400 У2 | 129,5 | 167,0 | 561 | 19,5 | 24,0 | 3,7 | |
| ТНЖК-400 У2 | 94,0 | 167,0 | 485 | 11,4 | 15,7 | 3,4 | |
| ТНЖК-400А У2 | 94,0 | 167,0 | 510 | 11,5 | 15,7 | 3,4 | |
| ТНЖК-400Н У2 | 130,0 | 167,0 | 368 | 13,3 | 16,0 | 2,2 | |
| ТНЖК-480В У2 | 95,0 | 167,0 | 561 | 15,8 | 19,0 | 2,6 | |
| ТНЖК-500 У2 | 130,0 | 167,0 | 485 | 15,6 | 21,6 | 5,0 | |
| ТНЖ-525 У2 | 2 | 152,0 | 167,0 | 561 | 23,4 | 30,0 | 5,3 |
| ТНЖ-550 У2 | 129,5 | 167,0 | 561 | 19,5 | 25,0 | 4,5 | |
| ТНЖ-600 У2 | 155,0 | 167,0 | 561 | 23,0 | 30,0 | 5,8 | |
| ТНЖК-600 У2 | 130,0 | 167,0 | 485 | 19,2 | 23,0 | 3,0 | |
| ТНЖК-720В У2 | 130,0 | 167,0 | 561 | 22,3 | 28,0 | 4,5 | |
| ТНЖК-900В У2 | 155,0 | 167,0 | 561 | 26,8 | 33,0 | 5,0 | |
| ТНЖ-950 У2 | 195,0 | 173,0 | 790 | 44,0 | 55,0 | 9,0 | |
Таблица 3
| Типоисполнение | Тренировочные циклы | 6-й (контрольный) цикл | |||||||||||
| Заряд на 1–5-м цикле | Разряд на 1–4-м циклах | Разряд на 5-м цикле | Заряд | Разряд | |||||||||
| 5-часовой | 3-часовой | ||||||||||||
| Ток, А | Время, ч | Ток, А | Время, ч | Напряжение, В, не менее | Ток, А | Конечное напряжение, В | Ток, А | Время, ч | Ток, А | Напряжение, В | Ток, А | Напряжение, В | |
| ТНЖ-250 У2 | 62,5 | 10 | 50 | 5 | 1,0 | 50 | 1,0 | 62,5 | 6 | 50 | 1,0 | – | – |
| ТНЖ-300ВМ У2 | 75,0 | 60 | 60 | 75,0 | 7 | 60 | 100 | ||||||
| ТНЖК-350 У2 | 70,0 | 70 | 70 | 70,0 | 8 | 70 | 115 | ||||||
| ТНЖК-350-1 У2 | – | – | |||||||||||
| ТНЖ-400 У2 | 105,0 | 80 | 80 | 105,0 | 6 | 80 | 1,0 | 133 | 0,8 | ||||
| ТНЖК-400 У2 | 75,0 | 75,0 | 8 | 130 | |||||||||
| ТНЖК-400А У2 | 75,0 | ||||||||||||
| ТНЖК-400Н У2 | 75,0 | ||||||||||||
| ТНЖК-480В У2 | 90,0 | 95 | 95 | 90,0 | 95 | 160 | |||||||
| ТНЖК-500 У2 | 110,0 | 100 | 100 | 110,0 | 7 | 100 | 167 | ||||||
| ТНЖ-525 У2 | 131 | 12 | 65,5 | 8 | 65,5 | 131 | 6 | 65,5* | – | – | |||
| ТНЖ-550 У2 | 140 | 10 | 110,0 | 5 | 110,0 | 140 | 110,0 | 167 | 0,8 | ||||
| ТНЖ-600 У2 | 150 | 120,0 | 120,0 | 150 | 120,0 | 180 | |||||||
| ТНЖК-600 У2 | 110 | 110 | 8 | 200 | |||||||||
| ТНЖК-720В У2 | 135 | 145,0 | 145,0 | 135 | 145,0 | 240 | |||||||
| ТНЖК-900В У2 | 170 | 180,0 | 180,0 | 170 | 180,0 | 300 | |||||||
| ТНЖ-950 У2 | 190 | 190,0 | 190,0 | 190 | 6 | 190,0 | 315 | ||||||
*Ток аккумулятора ТНЖ-525 У2 указан для 8-часового режима разряда.
Примечание. На 1–4-м тренировочных циклах аккумуляторы разряжать по времени, на 5-м (тренировочном) и 6-м (контрольном) – по напряжению.
Таблица 4
| Типоисполнение | Номер технических условий |
| ТНЖ-250 У2 | ИЛТГ.563337.089 ТУ |
| 26ТНЖ-250 У2 | ИЛТГ.563529.005 ТУ |
| ТНЖ-300ВМ У2 | ТУ 16-529.423–81 |
| 34ТНЖ-300ВМ У2 | ТУ 16-529.423–81 |
| 36ТНЖ-300ВМ У2 | ТУ 16-529.423–81 |
| ТНЖ-400 У2 | ИЛТГ.563337.089 ТУ |
| 20ТНЖ-400 У2 | ИЛТГ.563535.076 ТУ |
| 32ТНЖ-400 У2 | ИЛТГ.563535.076 ТУ |
| 35ТНЖ-400 У2 | ИЛТГ.563535.076 ТУ |
| 36ТНЖ-400 У2 | ИЛТГ.563535.076 ТУ |
| 40ТНЖ-400 У2 | ИЛТГ.563535.076 ТУ |
| ТНЖ-525 У2 | ТУ 16-529.983–76 |
| 24ТНЖ-525 У2 | ТУ 16-529.983–76 |
| ТНЖ-550 У2 | ИЛТГ.563337.094 ТУ |
| 36ТНЖ-550 У2 | ИЛТГ.563337.094 ТУ |
| 40ТНЖ-550 У2 | ИЛТГ.563337.094 ТУ |
| 60ТНЖ-550 У2 | ИЛТГ.563337.094 ТУ |
| ТНЖ-600 У2 | ИЛТГ.563337.097 ТУ |
| 24ТНЖ-600 У2 | ИЛТГ.563337.097 ТУ |
| 36ТНЖ-600 У2 | ИЛТГ.563337.097 ТУ |
| ТНЖ-950 У2 | ТУ 16-529.974–75 |
| 36ТНЖ-950 У2 | ТУ 16-529.973–75 |
Примечание. Номера технических условий аккумуляторов и аккумуляторных батарей серии ТНЖК необходимо согласовать с предприятием-изготовителем.
Гарантийный срок эксплуатации аккумуляторов и батарей - 1,5 года с момента ввода их в эксплуатацию; для аккумуляторов ТНЖ-250 У2 - 6 мес со дня ввода в эксплуатацию.
Гарантийный срок хранения аккумуляторов и батарей - 3,5 года с момента их изготовления.
Аккумуляторные батареи поставляются в виде комплектов аккумуляторов (россыпью), без электролита, с комплектующими и запасными деталями.
Монтаж аккумуляторов в батарею осуществляет предприятие-изготовитель транспортных средств или предприятие, эксплуатирующее транспортные средства. Аккумуляторы при монтаже в батарейный ящик должны быть жестко закреплены во избежание перемещения относительно друг друга.
Аккумулятор состоит из блока положительных и отрицательных электродов, изолированных друг от друга сепараторами.
Блок электродов помещен в стальной бак. На аккумулятор надет изоляционный резиновый чехол или нанесено электроизоляционное щелочестойкое покрытие, надеты верхний и нижний полиэтиленовые поддоны.
Одноименные электроды блока приварены к токосъемникам, которые имеют выводы через крышку аккумулятора в виде борнов. Борны от крышки изолированы электроизоляционными шайбами (см. рис. 1, 2).

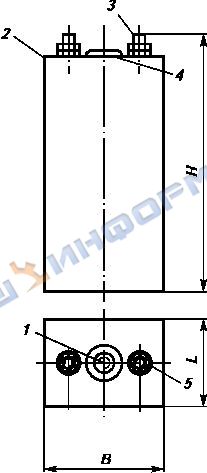

Общий вид аккумуляторов типов ТНЖ-250, 300 ВМ, 400 и 450;
ТНЖК-350, 400, 480 и 500
1 - пробка; 2 - стальной бак; 3 - токосъемник (борн);
4 - крышка; 5 - электроизоляционная шайба

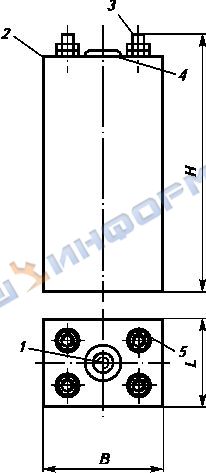

Общий вид аккумуляторов типов ТНЖ-525, 550, 600; ТНЖК-600, 720 и 900
1 - пробка; 2 - стальной бак; 3 - токосъемник (борн);
4 - крышка; 5 - электроизоляционная шайба
Аккумулятор снабжен пробкой, которая обеспечивает свободный выход газов, не допускает выплескивания электролита при эксплуатации и предохраняет от попадания посторонних предметов.
В качестве электролита в аккумуляторах применяют раствор едкого натра или едкого кали. Плотность и состав электролита зависят от условий эксплуатации (табл. 5).
Таблица 5
| Тип электролита | Применяемость | Состав |
| I | Для заливки аккумуляторов при приведении | Водный раствор едкого натра с добавкой (20±1) г/л лития едкого аккумуляторного (LiOH). Плотность электролита 1,23–1,25 г/см3* |
| II | При эксплуатации батарей при температуре окружающей среды от 5 до 40 ° C; при проведении испытаний | Водный раствор едкого натра с добавкой (20±1) г/л лития едкого аккумуляторного (LiOH). Плотность электролита 1,19–1,21 г/см3* |
| III | Для заливки аккумуляторов при эксплуатации при температуре окружающей среды от минус 15 до 35 ° C и при проведении испытаний взамен электролита типа II | Водный раствор едкого кали с добавкой (20±1) г/л лития едкого аккумуляторного (LiOH). Плотность электролита 1,19–1,21 г/см3* |
| IV | Для заливки аккумуляторов при эксплуатации при температуре окружающей среды ниже минус 15 ° C при испытании аккумуляторов при температуре электролита минус 20 ° С | Водный раствор едкого кали плотностью |
* Плотность электролита указана для температур (25±10) ° C.
Электролит приготовляется только в чистой стальной или чугунной посуде.
При работе с электролитом и твердой щелочью необходимо надевать защитные очки, резиновые перчатки, прорезиненный фартук, резиновые сапоги для предотвращения ожогов и разъедания одежды.
В случае попадания щелочи на кожу или в глаза необходимо промыть глаза струей воды или 1,5%-ным раствором борной кислоты, а кожные покровы 2-3%-ным раствором борной кислоты. При попадании едкой щелочи в полость рта следует прополоскать рот подкисленной уксусом водой.
Перед приведением аккумуляторов в действие нужно провести расконсервацию путем снятия смазки с металлических деталей и проверить сопротивление изоляции аккумуляторов и отсутствие коротких замыканий.
Аккумуляторы, поступившие россыпью, соединяют перемычками последовательно в группы, соблюдая полярность, а затем заливают электролитом согласно табл. 4. Затем аккумуляторы выдерживают в течение 2 ч, при этом уровень электролита не должен быть более 15-20 мм над электродами, а его температура в пределах 15-35°С.
Для заряда батареи или группы аккумуляторов применяют источник постоянного или выпрямленного тока, напряжение которого должно быть не ниже (2,0xn)В, где n - количество аккумуляторов, последовательно включенных в цепь заряда. Допускается отклонение величины зарядного тока + 3%.
Аккумуляторам сообщается 5 тренировочных и 1 контрольный циклы в соответствии с табл. 3. Между окончанием заряда и началом разряда должен быть перерыв не менее 30 мин и не более 2 ч.
Аккумуляторы, имеющие емкость на 6-м (контрольном) цикле 80% от номинальной, годны для эксплуатации.
Один раз в месяц необходимо проверять напряжение каждого аккумулятора батареи перед зарядом. Из аккумуляторов, имеющих нулевое напряжение, сливается электролит, а аккумуляторы промываются и вновь готовятся к эксплуатации согласно описанному выше.
Один раз в квартал необходимо проводить анализ электролита в аккумуляторах на содержание щелочей и карбонатов.
Содержание щелочи в электролите должно быть не менее 180 г/л для едкого натра и 250 г/л для едкого кали, содержание карбонатов не должно превышать 70 г/л. Если щелочность электролита ниже допустимой, то в аккумуляторы следует долить электролит типа I и III соответственно.
При содержании карбонатов более 70 г/л электролит необходимо сменить с одновременной промывкой аккумуляторов.
Электролит, вылитый из аккумуляторов, можно регенерировать для дальнейшего использования.
Запрещается хранить аккумуляторы без электролита более 2 ч.
Один раз в год следует проводить проверку емкости батарей.
Технологии приготовления, регенерации и заливки электролита в аккумуляторы, их заряда и разряда, поверочных и регламентных работ более подробно изложены в "Техническом описании и инструкции по эксплуатации" НКШЖ.563535.002 ТО.
При обслуживании и эксплуатации аккумуляторов и батарей необходимо руководствоваться "Правилами устройства электроустановок" и "Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей", а также правилами работы со щелочами.
При работе с гаечным ключом и другими металлическими инструментами нельзя допускать коротких замыканий одновременным прикосновением к разнополюсным выводам аккумулятора. Металлический инструмент должен иметь изолированные рукоятки.
Чистить аккумуляторы следует только после отключения их от зарядного устройства.
Для предохранения от поражения электрическим током при обслуживании аккумуляторов необходимо пользоваться диэлектрическими перчатками.
При ожогах электрическим током необходимо покрыть рану марлей, стараясь не касаться ее руками.
Заряд аккумуляторов следует проводить в хорошо вентилируемом помещении.
Запрещается устанавливать батареи вблизи нагревательных приборов и пользоваться открытым огнем на расстоянии менее 2 м.
Запрещается проводить заряд батареи с закрытой крышкой батарейного ящика и закрывать его крышку ранее чем через 2 ч после окончания заряда.
Характерные неисправности аккумуляторов и методы их устранения приведены в табл. 6.
Таблица 6
| Неисправность | Возможная причина | Способ устранения |
| Емкость понижена | Короткое замыкание в аккумуляторе | Промыть аккумуляторы |
| Сильный нагрев аккумулятора | Плотность электролита не соответствует норме или электролит не покрывает электроды | Долить аккумуляторы электролитом до требуемого уровня и откорректировать плотность |
| Сопротивление изоляции батареи понижено | Электролит в чехле аккумулятора | Вылить электролит из чехла, вымыть |
Таблица 7
| Наименование комплектующих изделий | Количество | ||
| Основной комплект | Запасной комплект | Всего | |
| Батарея 26ТНЖ-250 У2 | |||
| Аккумулятор ТНЖ-250 У2 | 26 | – | 26 |
| Перемычка длиной 101 мм | 16 | 2 | 18 |
| Перемычка длиной 157 мм | 3 | – | 3 |
| Перемычка длиной 168 мм | 5 | – | 5 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 34ТНЖ-300ВМ У2 | |||
| Аккумулятор ТНЖ-300ВМ У2 | 34 | – | 34 |
| Шина МЦ-64 | 6 | 1 | 7 |
| Шина МЦ-93 | 20 | 2 | 22 |
| Шина МЦ-89,6 | 6 | 2 | 8 |
| Чехол изоляционный | – | 1 | 1 |
| Пробка вентиляционная | – | 1 | 1 |
| Батарея 36ТНЖ-300ВМ У2 | |||
| Аккумулятор ТНЖ-300ВМ У2 | 36 | – | 36 |
| Шина МЦ-64 | 6 | 1 | 7 |
| Шина МЦ-93 | 22 | 2 | 24 |
| Шина МЦ-89,6 | 6 | 2 | 8 |
| Чехол изоляционный | – | 1 | 1 |
| Пробка вентиляционная | – | 1 | 1 |
| Батарея 22ТНЖК-350 У2 (22ТНЖК-350-I У2) | |||
| Аккумулятор ТНЖК-350 У2 (ТНЖК-350-I У2) | 22 | – | 22 |
| Перемычка длиной 105 мм | 1 | – | 1 |
| Перемычка длиной 125 мм | 20 | 2 | 22 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
| Батарея 30ТНЖК-350 У2 (30ТНЖК-350-I У2) | |||
| Аккумулятор ТНЖК-350 У2 (ТНЖК-350-I У2) | 30 | – | 30 |
| Перемычка длиной 105 мм | 16 | 2 | 18 |
| Перемычка длиной 115 мм | 1 | – | 1 |
| Перемычка длиной 125 мм | 12 | 1 | 13 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
| Батарея 36ТНЖК-350 У2 (36ТНЖК-350-I У2) | |||
| Аккумулятор ТНЖК-350 У2 (ТНЖК-350-I У2) | 36 | – | 36 |
| Перемычка длиной 105 мм | 24 | 2 | 26 |
| Перемычка длиной 125 мм | 10 | 1 | 11 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
| Батарея 40ТНЖК-350 У2 (40ТНЖК-350-I У2) | |||
| Аккумулятор ТНЖК-350 У2 (ТНЖК-350-I У2) | 40 | – | 40 |
| Перемычка длиной 105 мм | 6 | 1 | 7 |
| Перемычка длиной 125 мм | 32 | 3 | 35 |
| Крышка | – | 4 | 4 |
| Поддон | – | 4 | 4 |
| Батарея 60ТНЖК-350 У2 (60ТНЖК-350-I У2) | |||
| Аккумулятор ТНЖК-350 У2 (ТНЖК-350-I У2) | 60 | – | 60 |
| Перемычка длиной 105 мм | 40 | 4 | 44 |
| Перемычка длиной 125 мм | 18 | 2 | 20 |
| Крышка | – | 6 | 6 |
| Поддон | – | 6 | 6 |
| Батарея 20ТНЖ-400 У2 | |||
| Аккумулятор ТНЖ-400 У2 | 20 | – | 20 |
| Перемычка длиной 101 мм | 12 | 1 | 13 |
| Перемычка длиной 157 мм | 4 | 1 | 5 |
| Перемычка длиной 168 мм | 3 | – | 3 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 32ТНЖ-400 У2 | |||
| Аккумулятор ТНЖ-400 У2 | 32 | – | 32 |
| Перемычка длиной 101 мм | 25 | – | 26 |
| Перемычка длиной 157 мм | 4 | 1 | 5 |
| Перемычка длиной 168 мм | 2 | – | 2 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 35ТНЖ-400 У2 | |||
| Аккумулятор ТНЖ-400 У2 | 35 | – | 35 |
| Перемычка длиной 101 мм | 24 | 1 | 25 |
| Перемычка длиной 127 мм | 2 | – | 2 |
| Перемычка длиной 157 мм | 4 | 1 | 5 |
| Перемычка длиной 168 мм | 4 | 1 | 5 |
| Вывод гибкий длиной 717 мм | 2 | – | 2 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 36ТНЖ-400 У2 | |||
| Аккумулятор ТНЖ-400 У2 | 36 | – | 36 |
| Перемычка длиной 101 мм | 18 | 2 | 20 |
| Перемычка длиной 157 мм | 8 | 1 | 9 |
| Перемычка длиной 168 мм | 8 | 1 | 9 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 40ТНЖ-400 У2 | |||
| Аккумулятор ТНЖ-400 У2 | 40 | – | 40 |
| Перемычка длиной 101 мм | 26 | 6 | 32 |
| Перемычка длиной 157 мм | 6 | 1 | 7 |
| Перемычка длиной 168 мм | 6 | 1 | 7 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 28ТНЖК-400Н У2 | |||
| Аккумулятор ТНЖК-400Н У2 | 28 | – | 28 |
| Перемычка длиной 105 мм | 20 | 2 | 22 |
| Перемычка длиной 145 мм | 2 | – | 2 |
| Перемычка длиной 165 мм | 4 | – | 4 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
| Батарея 30ТНЖК-400А У2 | |||
| Аккумулятор ТНЖК-400А У2 | 30 | – | 30 |
| Перемычка длиной 96 мм | 8 | 1 | 9 |
| Перемычка длиной 120 мм | 20 | 2 | 22 |
| Наконечник | 4 | 1 | 5 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
| Ключ для съема перемычек | 1 | – | 1 |
| Батарея 34ТНЖК-400 У2 | |||
| Аккумулятор ТНЖК-400 У2 | 34 | – | 34 |
| Перемычка длиной 105 мм | 6 | – | 6 |
| Перемычка длиной 125 мм | 4 | – | 4 |
| Перемычка длиной 135 мм | 22 | 2 | 4 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
| Батарея 36ТНЖК-400 У2 | |||
| Аккумулятор ТНЖК-400 У2 | 36 | – | 36 |
| Перемычка длиной 105 мм | 7 | 1 | 8 |
| Перемычка длиной 125 мм | 4 | – | 4 |
| Перемычка длиной 135 мм | 24 | 2 | 26 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
| Батарея 36ТНЖК-500 У2 | |||
| Аккумулятор ТНЖК-500 У2 | 36 | – | 36 |
| Перемычка длиной 105 мм | 24 | 2 | 26 |
| Перемычка длиной 165 мм | 8 | 1 | 9 |
| Перемычка длиной 205 мм | 2 | – | 2 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
| Батарея 40ТНЖК-500 У2 | |||
| Аккумулятор ТНЖК-500 У2 | 40 | – | 40 |
| Перемычка длиной 105 мм | 26 | 6 | 32 |
| Перемычка длиной 165 мм | 12 | 1 | 13 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
| Батарея 24ТНЖ-525 У2 | |||
| Аккумулятор ТНЖ-525 У2 | 24 | – | 24 |
| Перемычка длиной 105 мм | 36 | 2 | 38 |
| Перемычка длиной 115 мм | 2 | 1 | 3 |
| Перемычка длиной 270 мм | 5 | 1 | 6 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 36ТНЖ-550 У2 | |||
| Аккумулятор ТНЖ-550 У2 | 36 | – | 36 |
| Перемычка длиной 101 мм | 42 | 6 | 48 |
| Перемычка длиной 95 мм | 8 | – | 8 |
| Перемычка длиной 225 мм | 12 | 4 | 16 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 40ТНЖ-550 У2 | |||
| Аккумулятор ТНЖ-550 У2 | 40 | – | 40 |
| Перемычка длиной 101 мм | 52 | 14 | 66 |
| Перемычка длиной 95 мм | 4 | 2 | 6 |
| Перемычка длиной 222 мм | 12 | 1 | 13 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 24ТНЖ-600 У2 | |||
| Аккумулятор ТНЖ-600 У2 | 24 | – | 24 |
| Перемычка длиной 105 мм | 36 | 2 | 38 |
| Перемычка длиной 115 мм | 7 | 1 | 8 |
| Перемычка длиной 270 мм | 5 | 1 | 6 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 36ТНЖ-600 У2 | |||
| Аккумулятор ТНЖ-600 У2 | 36 | – | 36 |
| Перемычка длиной 105 мм | 60 | 6 | 66 |
| Перемычка длиной 115 мм | 8 | 1 | 9 |
| Перемычка длиной 270 мм | 4 | 1 | 5 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 36ТНЖК-600 У2 | |||
| Аккумулятор ТНЖК-600 У2 | 36 | – | 36 |
| Перемычка длиной 105 мм | 8 | 1 | 9 |
| Перемычка длиной 125 мм | 2 | – | 2 |
| Перемычка длиной 230 мм | 32 | 3 | 35 |
| Крышка | – | 4 | 4 |
| Поддон | – | 4 | 4 |
| Батарея 40ТНЖК-600 У2 | |||
| Аккумулятор ТНЖК-600 У2 | 40 | – | 40 |
| Перемычка длиной 105 мм | 14 | 1 | 15 |
| Перемычка длиной 125 мм | 2 | – | 2 |
| Перемычка длиной 230 мм | 34 | 3 | 37 |
| Крышка | – | 4 | 4 |
| Поддон | – | 4 | 4 |
| Батарея 60ТНЖК-600 У2 | |||
| Аккумулятор ТНЖК-600 У2 | 60 | – | 60 |
| Перемычка длиной 105 мм | 54 | 5 | 59 |
| Перемычка длиной 230 мм | 34 | 3 | 37 |
| Крышка | – | 4 | 4 |
| Поддон | – | 4 | 4 |
| Батарея 60ТНЖК-720В У2 | |||
| Аккумулятор ТНЖК-720В У2 | 60 | – | 60 |
| Перемычка длиной 105 мм | 54 | 5 | 59 |
| Перемычка длиной 230 мм | 34 | 3 | 37 |
| Крышка | – | 4 | 4 |
| Поддон | – | 4 | 4 |
| Батарея 36ТНЖ-950 У2 | |||
| Аккумулятор ТНЖ-950 У2 | 36 | – | 36 |
| Перемычка длиной 115 мм | 60 | 5 | 65 |
| Перемычка длиной 145 мм | 4 | 1 | 5 |
| Перемычка длиной 335 мм | 4 | 1 | 5 |
| Батарея 60ТНЖ-550 У2 | |||
| Аккумулятор ТНЖ-550 У2 | 60 | – | 60 |
| Перемычка длиной 105 мм | 54 | 5 | 59 |
| Перемычка длиной 230 мм | 34 | 3 | 37 |
| Чехол изоляционный | – | 1 | 1 |
| Батарея 27ТНЖК-350 У2 (27ТНЖК-350-I У2) | |||
| Аккумулятор ТНЖК-350 У2 (ТНЖК-350-I У2) | 27 | – | 27 |
| Перемычка длиной 105 мм | 21 | 2 | 23 |
| Перемычка длиной 125 мм | 4 | 1 | 5 |
| Крышка | – | 3 | 3 |
| Поддон | – | 3 | 3 |
Примечание. По согласованию с потребителем допускается детали, крепящие перемычки, поставлять совместно с комплектующими и запасными деталями.
К каждой поставляемой батарее прилагается техническое описание и инструкция по эксплуатации.
Характеристики Электротехнического оборудования
Характеристики станков
Характеристики КПО
Характеристики импортного оборудования
Характеристики насосного оборудования
Марки стали и сплавов
Прочее оборудование
